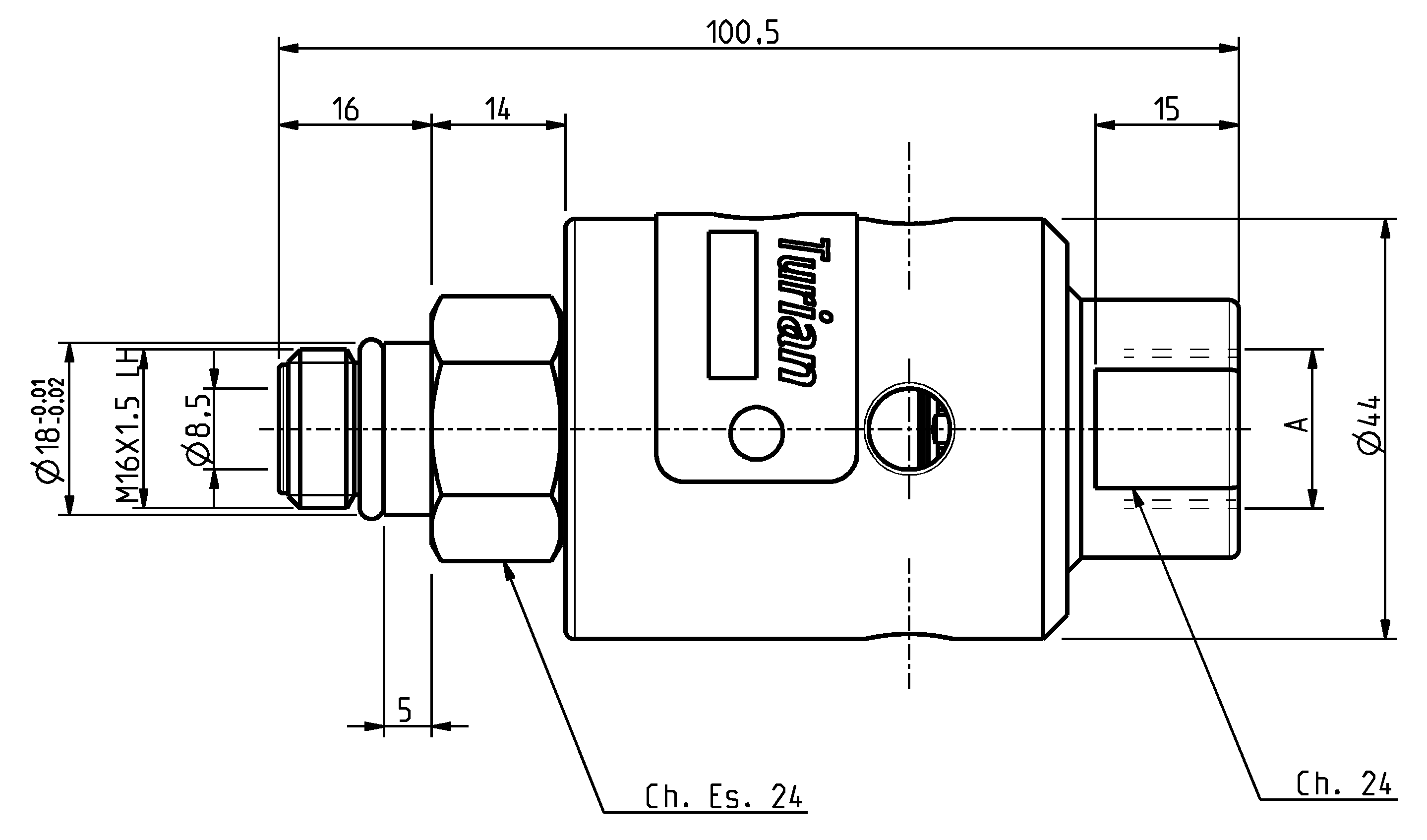

GC - 7115/7131





Questa serie di giunti rotanti è idonea per l’ impiego di fluidi refrigeranti. Le tenute sono in carburo di tungsteno; la coppia di cuscinetti di precisione, ampiamente distanziata, è protetta da un labirinto. Questo labirinto allontana ogni eventuale perdita dai cuscinetti indirizzandola all’esterno attraverso i fori di drenaggio nel corpo permettendo così anche il montaggio con asse di rotazione verticale. Il passaggio interno diritto e senza ostruzioni riduce al  minimo le perdite di carico. L’aderenza della tenuta è garantita da tre molle poste all’esterno del flusso di fluido. E’ disponibile analogo modello con entrata del corpo radiale.



Evitare l'impiego con la massima velocità e la massima pressione



t max  70 °C
p max  70 bar
n max  10000 RPM





TIPO BSP PDF
GC-14-7115 1/4
GC-38-7115 3/8

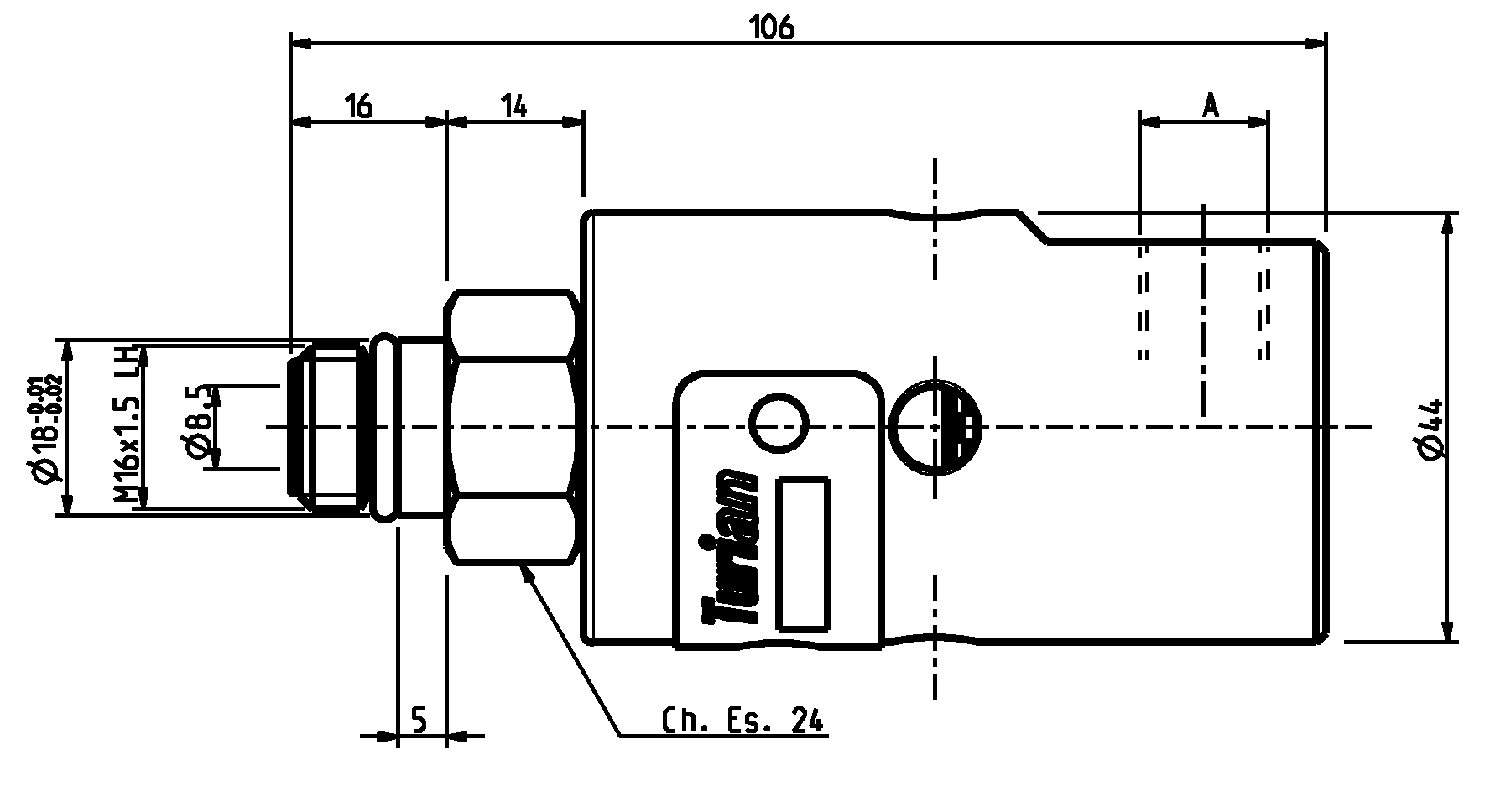

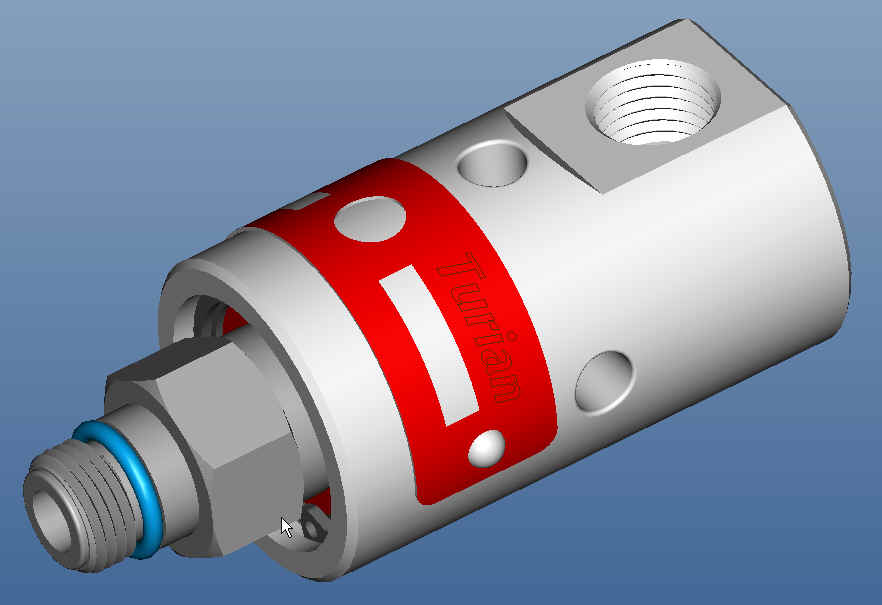

GC-7131



Questa serie di giunti rotanti è idonea per l’ impiego di fluidi refrigeranti. Le tenute sono in carburo di tungsteno; la coppia di cuscinetti di precisione, ampiamente distanziata, è protetta da un labirinto. Questo labirinto allontana ogni eventuale perdita dai cuscinetti indirizzandola all’esterno attraverso i fori di drenaggio nel corpo permettendo così anche il montaggio con asse di rotazione verticale. Il passaggio interno diritto e senza ostruzioni riduce al  minimo le perdite di carico. L’aderenza della tenuta è garantita da tre molle poste all’esterno del flusso di fluido.E’ disponibile analogo modello con entrata del corpo assiale



Evitare l'impiego con la massima velocità e la massima pressione



t max  70 °C
p max  70 bar
n max  10000 RPM



TIPO A BSP PDF
GC-14-7131 1/4
GC-38-7131 3/8
