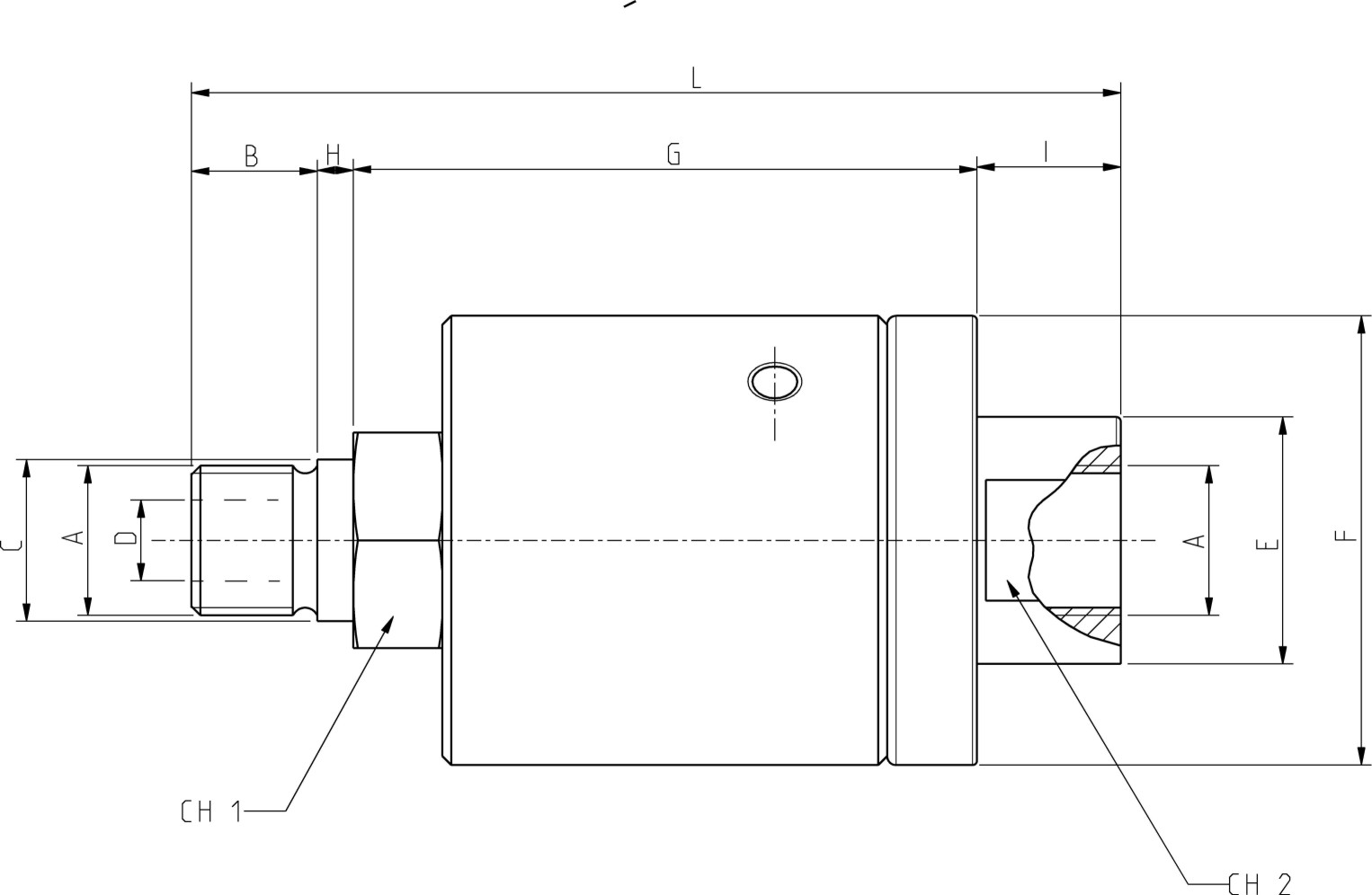

GIUNTI ROTANTI PER OLIO IDRAULICO E ARIA







Giunto rotante una via per alte pressioni ed alte velocità di rotazione. Corpo e rotore in acciaio al carbonio (in acciaio inossidabile per applicazioni con acqua), tenute bilanciate, cuscinetto a doppio contatto obliquo per supportare il carico della pressione, guarnizione statica a base di PTFE caricato, passaggio interno totale, molla in acciaio inossidabile.



T MAX °C 120
P MAX bar 400
N MAX  min-1 1500





TIPO A

BSP

B



C

f7

D E F

G H I L Ch1 Ch2

PDF
GD 14 AP 1/4 14 15 7.5 27.5 50 69.4 4 16 103.4 24 24
GD 38 AP 3/8 14 18 9 27.5 50 69.4 4 16 103.4 24 24
GD 120 AP 1/2 18 22 12 35.5 66 80.8 4 20 122.8 32 32

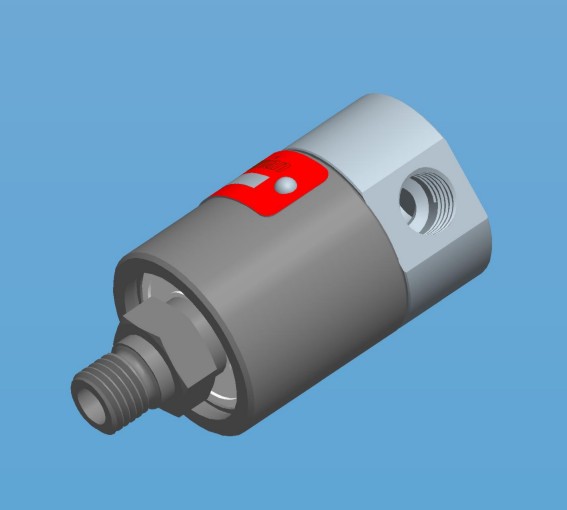

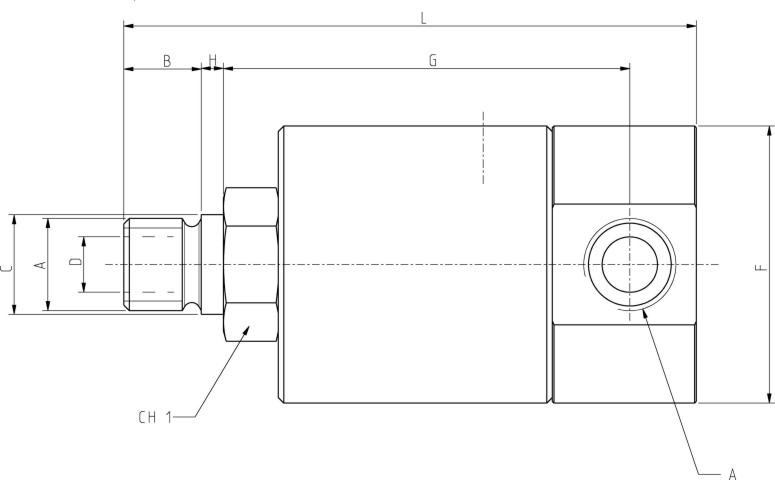

GD AP-90



  Giunto rotante una via per alte pressioni ed alte velocità di rotazione. Corpo e rotore in acciaio al carbonio (in acciaio inossidabile per applicazioni con acqua), tenute bilanciate, cuscinetto a doppio contatto obliquo per supportare il carico della pressione, guarnizione statica a base di PTFE caricato, passaggio interno totale, molla in acciaio inossidabile.


TIPO A

BSP

B



C

f7

D F

G H L Ch1

PDF
GD 14 AP-90 1/4 14 15 7.5 50 74.4 4 103.4 24
GD 38 AP-90 3/8 14 18 9 50 73.4 4 103.4 24
GD 120 AP-90 1/2 18 22 12 66 89.8 4 126.8 32
