GIUNTI ROTANTI PER ACQUA, ARIA, OLIO, VUOTO







Questa serie di giunti rotanti è di impiego universale. La coppia di cuscinetti assicura un perfetto allineamento delle superfici di tenuta con una estrema scorrevolezza del giunto stesso anche in presenza di gravose condizioni d’esercizio. La tenuta bilanciata permette di mantenere le superfici di strisciamento sotto un carico pressochè costante indipendentemente dalla pressione del fluido convogliato riducendo così l’attrito e l’usura. L’esecuzione standard prevede la tenuta rotante in Carburo di Silicio sinterizzato (SiC) e la tenuta stazionaria in Carbone sintetico  entrambe sostituibili. Nel servizio ad acqua tests hanno evidenziato per questa combinazione di materiali una durata molto maggiore della coppia Carbone-Ceramica alle medesime condizioni operative. É disponibile per le più gravose condizioni d’esercizio la coppia SiC/SiC. La semplice e veloce sostituzione delle tenute abbinata ad una lunga durata delle stesse rende questo modello particolarmente economico.

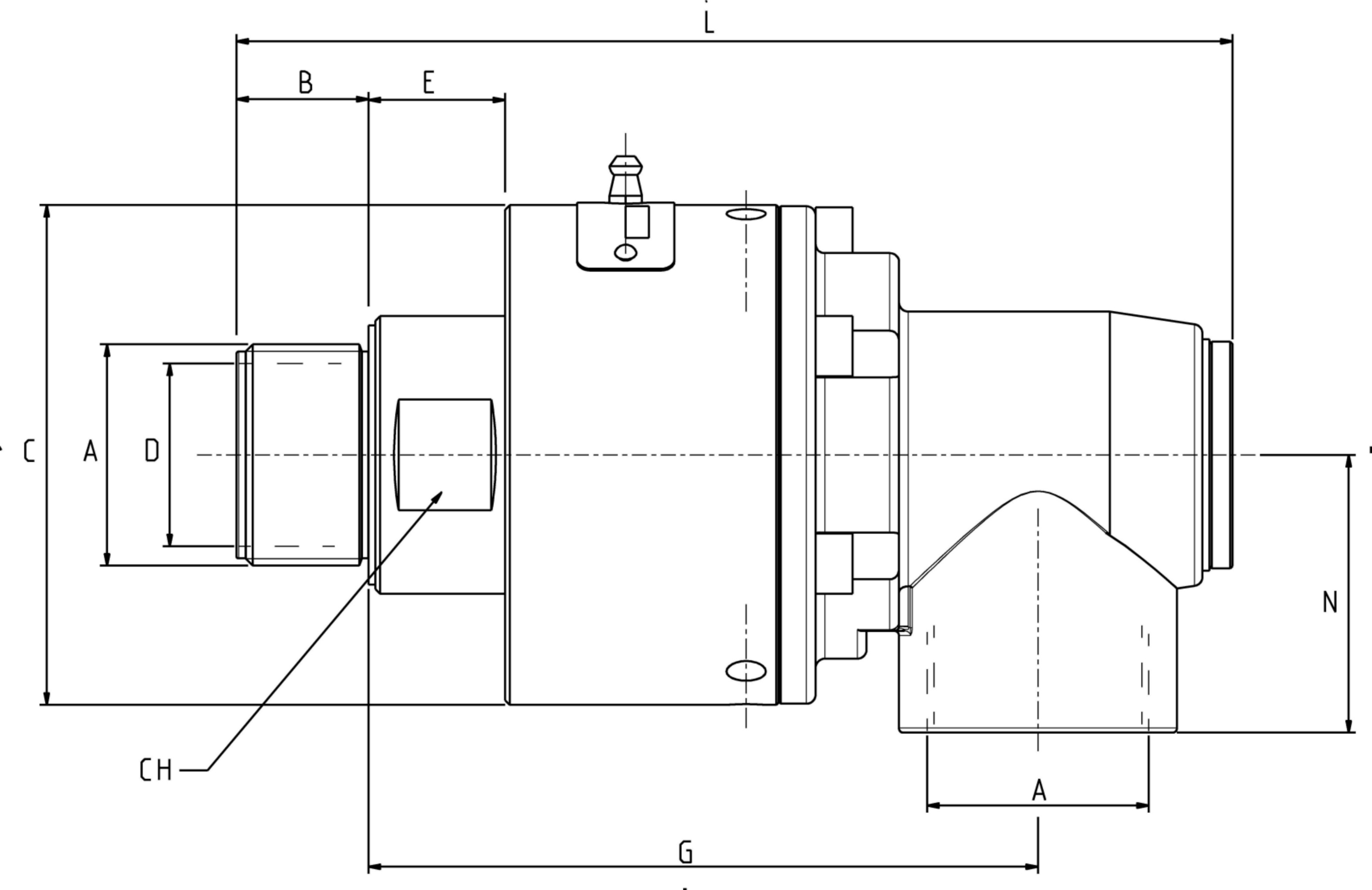

GR..-9750    -  GIUNTI ROTANTI AD UNA VIA (1"1/4G, 1"1/2G, 2"G)







TIPO
A

BSP

B C D E

F

f7

G G1 H1 HF I L L1 N Z CH

PDF

GR 32 - 9750
1”¼ 23.5 91 32 27 - 130 - - - - 193 - 50 - 50
GRF 32 - 9750
1”¼ - 91 32 - 48 - 146 8 11 75 - 193 50 12 -
GR 40 - 9750
1”½ 28.5 108 39.5 29.5 - 144.5 - - - - 215 - 60 - 55
GRF 40 - 9750
1”½ - 108 39.5 - 55 - 163 10 11 80 - 215 60 15 -
GR 50 - 9750
2” 33.5 128 48 33.5 - 173 - - - - 256 - 76 - 65
GRF 50 - 9750
2” - 128 48 - 65 - 196.5 10 13 100 - 256 76 15 -
