GIUNTI ROTANTI PER ACQUA, ARIA, OLIO, VUOTO
GIUNTI ROTANTI AD UNA VIA
SERIE GR 65 - GR 90
| Questa serie di giunti rotanti è di impiego universale. La coppia di cuscinetti assicura un perfetto allineamento delle superfici di tenuta con una estrema scorrevolezza del giunto stesso anche in presenza di gravose condizioni d'esercizio. La tenuta bilanciata permette di mantenere le superfici di strisciamento sotto un carico pressochè costante indipendentemente dalla pressione del fluido convogliato riducendo così l'attrito e l'usura. L'esecuzione standard prevede la tenuta rotante in Carburo di Silicio sinterizzato (SiC) e la tenuta stazionaria in Carbone sintetico entrambe sostituibili. Nel servizio ad acqua tests hanno evidenziato per questa combinazione di materiali una durata molto maggiore della coppia Carbone-Ceramica alle medesime condizioni operative. É disponibile per le più gravose condizioni d'esercizio la coppia SiC/SiC. La semplice e veloce sostituzione delle tenute abbinata ad una lunga durata delle stesse rende questo modello particolarmente economico. |
Evitare l'impiego alla massima velocità con la massima pressione |
 |

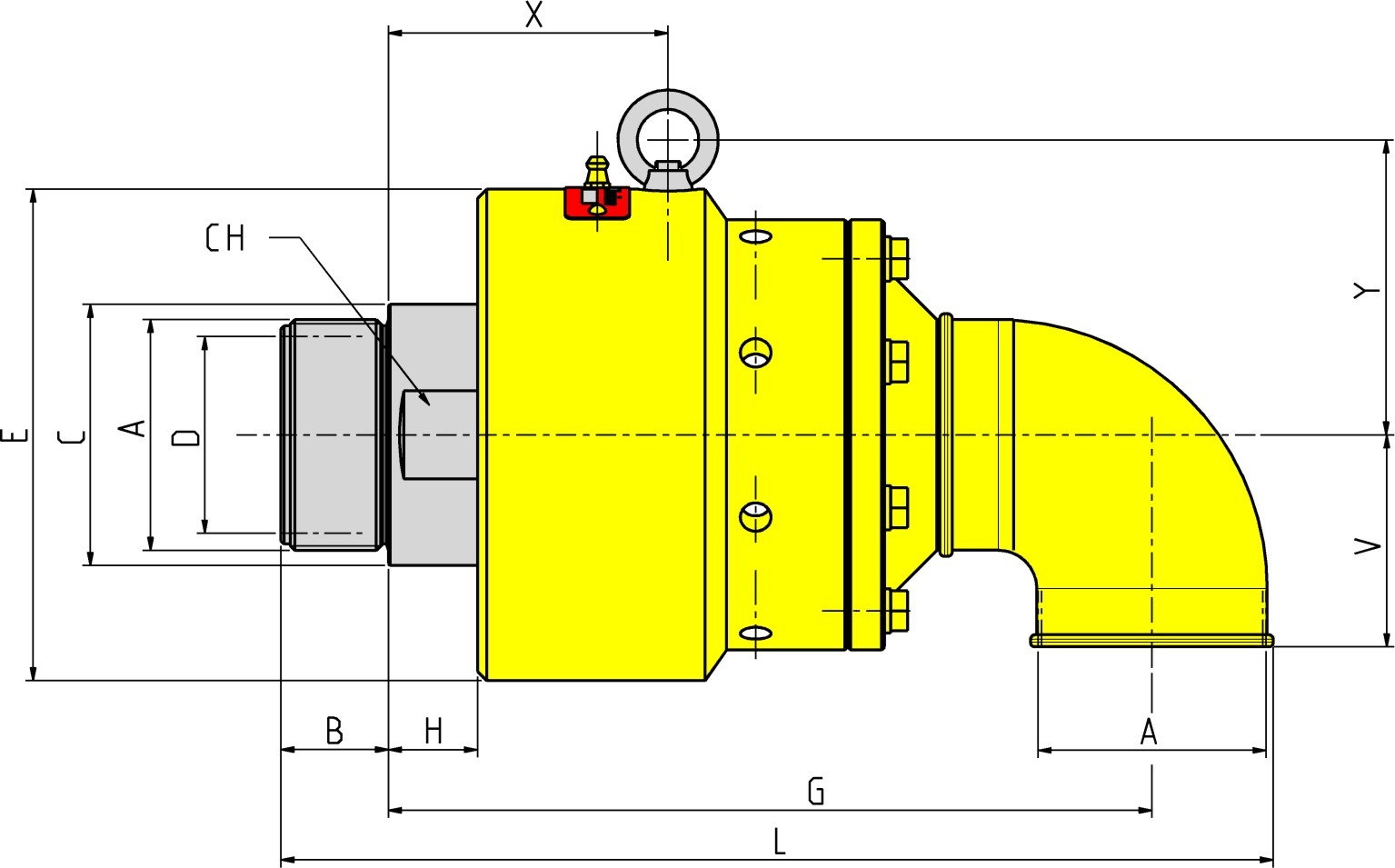

TYPE |
A BSP |
B |
C |
D |
E |
G |
H |
L |
V | X | Y | CH | 3D File Download |
PDF |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GR 65-RH |
2"1/2
|
35
|
85
|
64
|
160
|
248.5
|
29
|
323 |
69 |
91 |
96 |
80 |
||
GR 65-LH |
2"1/2
|
35
|
85
|
64
|
160
|
248.5
|
29
|
323 |
69 |
91 |
96 |
80 |
||
GR 80-RH |
3" |
40 |
100 |
72 |
180 |
282 |
44 |
369 |
84 |
127 |
108 |
90 |
||
GR 80-LH |
3" |
40 |
100 |
72 |
180 |
282 |
44 |
369 |
84 |
127 |
108 |
90 |
||
GR-90 |
3"1/2 |
40 |
120 |
81 |
210 |
296.5 |
44 |
407 |
130 |
132.5 |
126 |
110 |
