GIUNTI ROTANTI PER ACQUA, ARIA, OLIO, VUOTO

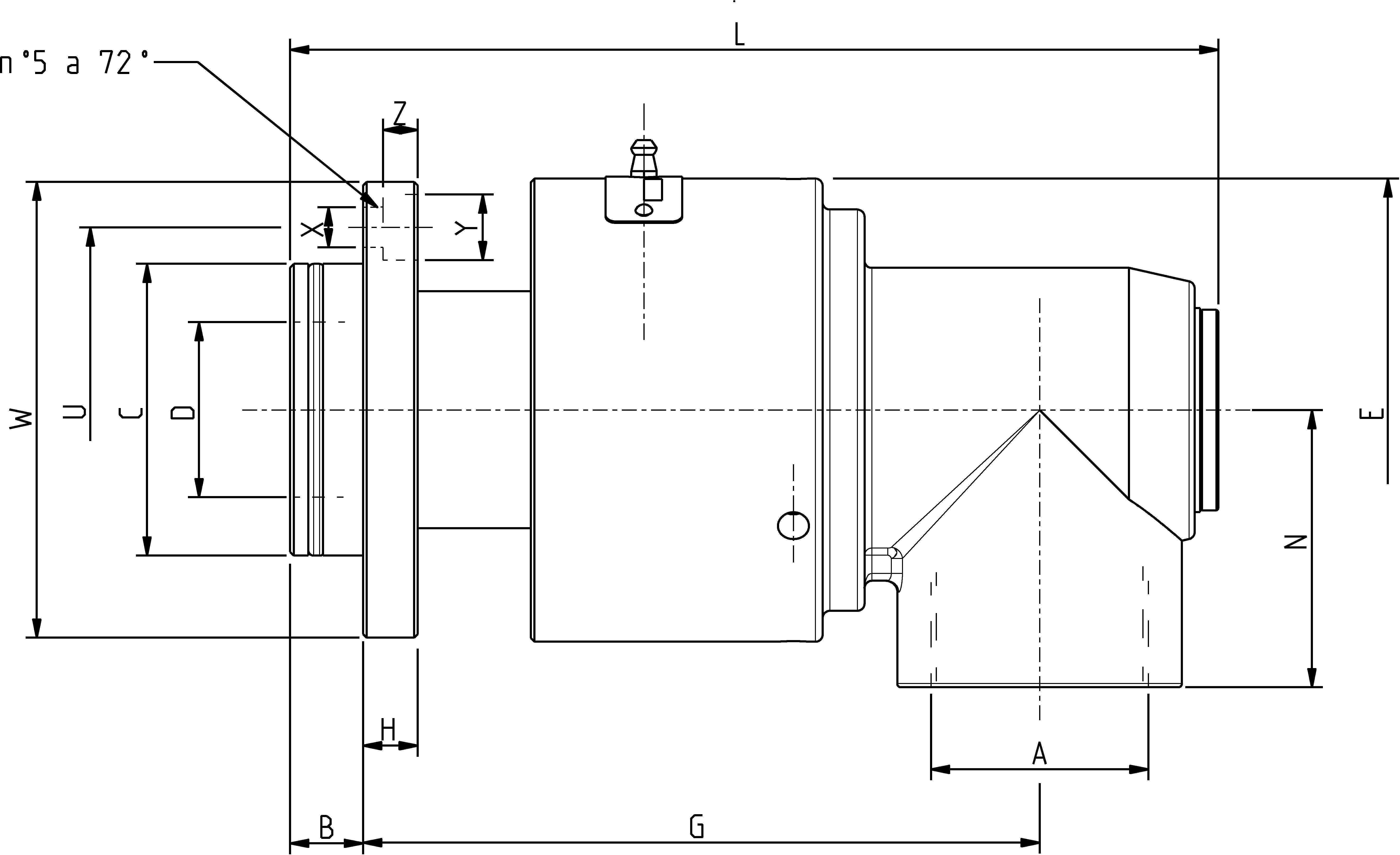

GRF .../DB GIUNTI ROTANTI AD UNA VIA PER ACQUA, ARIA, OLIO, VUOTO



MODELLO
X
Y
Z
GRF 40/DB
9
15
8
GRF 50/DB
11
18
9.5
GRF 65/DB
11
18
10
FILETTATURA TAPPO
GRF 40/DB 1"1/4 BSP
GRF 50/DB 1"1/2 BSP

PDF
GRF-40/DB
GRF-50/DB
GRF-65/DB

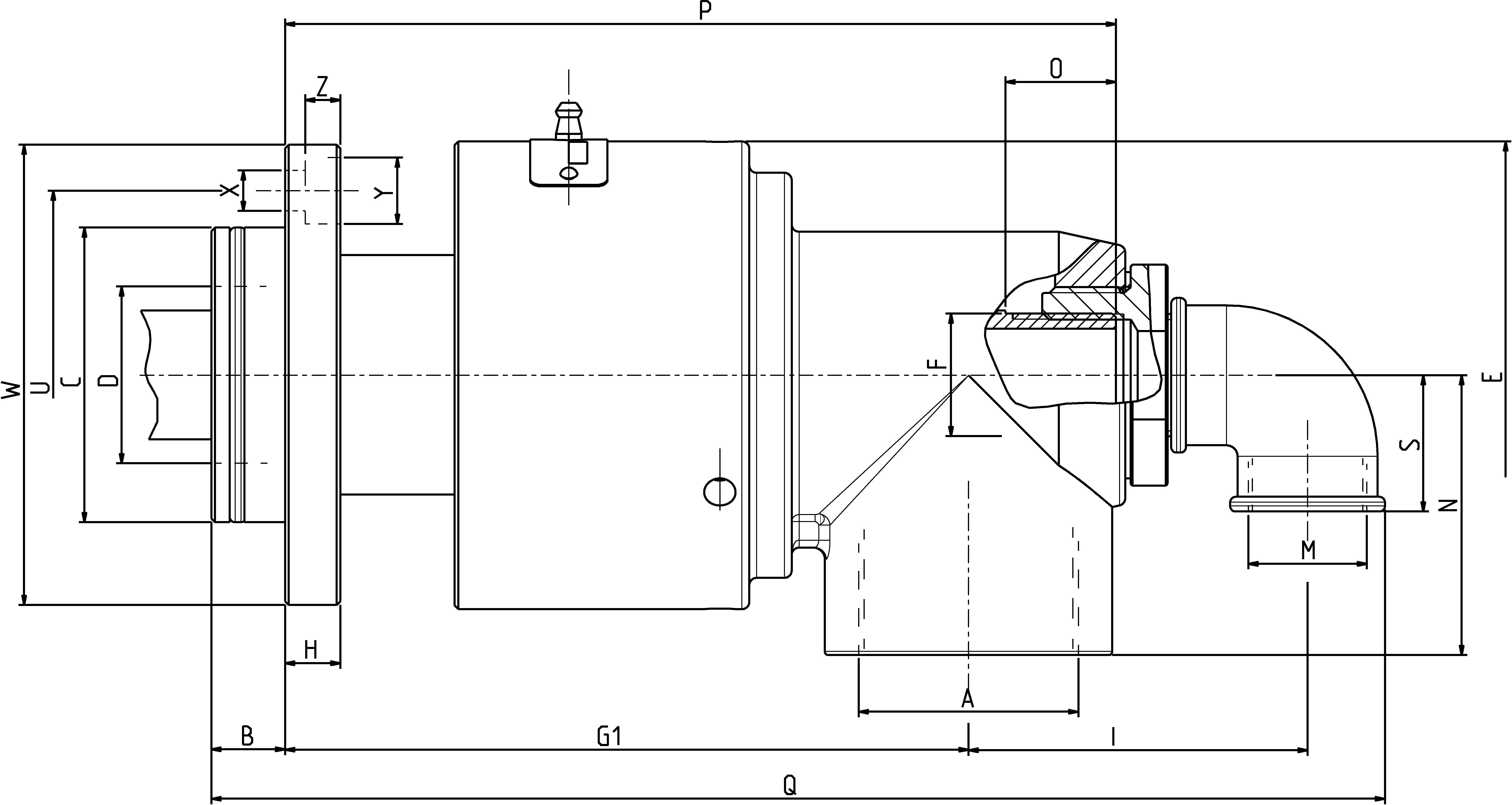

GRF...F/DB GIUNTI ROTANTI A DUE VIE - SIFONE FISSO


















PDF
GRF-40-F/DB
GRF-50-F/DB
GRF-65-F/DB

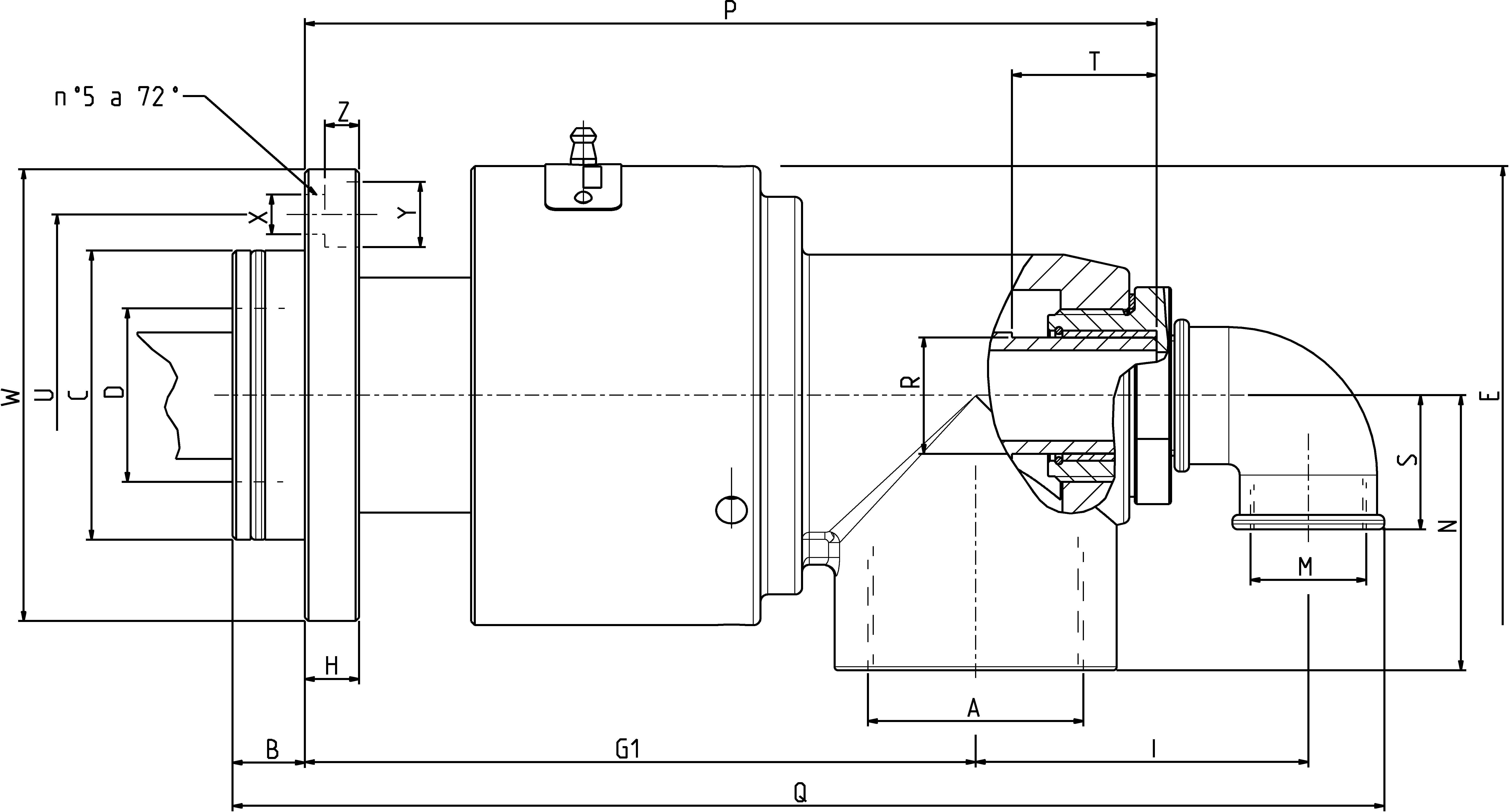

GRF...R/DB GIUNTI ROTANTI A DUE VIE - SIFONE ROTANTE


















PDF
GRF-40-R/DB
GRF-50-R/DB
GRF-65-R/DB







MODELLO
A
BSP
B
C
f7
D
E
F
BSP
G
G1
H
I
+/- 1
L
M
BSP
 N O P Q
+/- 1 		R
h13		 S T U
W
GRF 40/DB
1”1/2 20 65 39.5 108 3/4 164 164 15 78 226 3/4 60 30 203 279.5 26 31 30 80 100
GRF 50/DB
2" 20 80 48 127 1" 185.5 185.5 15 92 254.5 1" 76 30 235.5 318.5 32.2 37 40 100 125
GRF 65/DB
 2”1/2 20 98 64 160 1"1/2 283.5 251 25 140 345 1"1/2 73 30 310 439.5 39.9 50.5 60 120 145
