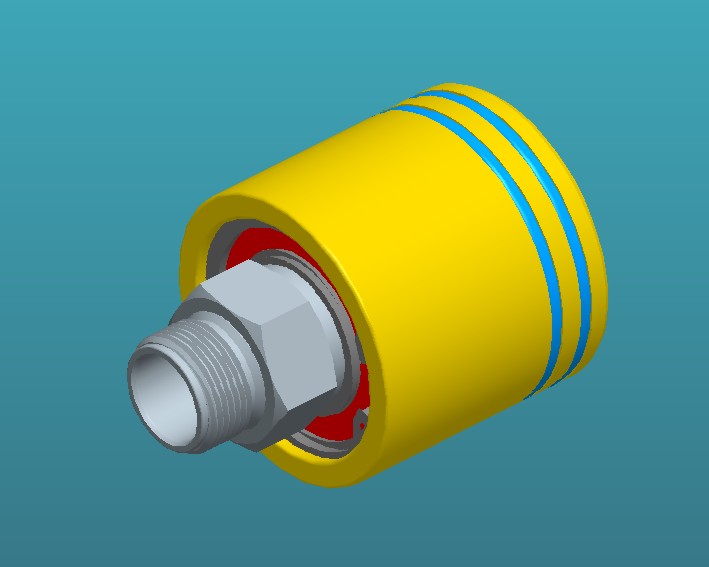

GIUNTI ROTANTI PER ACQUA, ARIA, OLIO, VUOTO





T max 170°C
P max 40 bar
N max 3500 RPM



EVITARE L'IMPIEGO ALLA MASSIMA VELOCITA' CON LA MASSIMA PRESSIONE

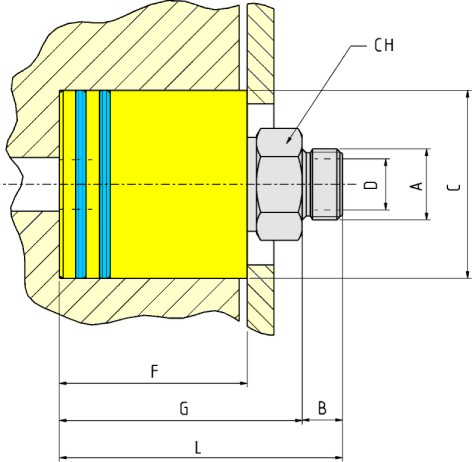

GRI 08 - 25

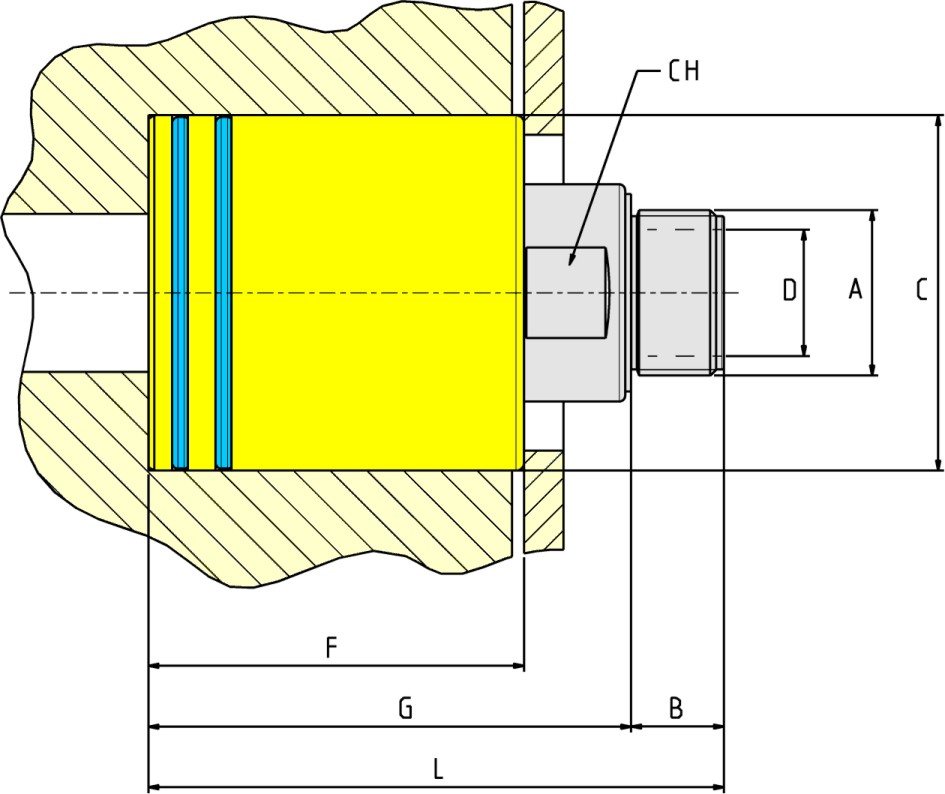

GRI 32 - 50





TIPO A

BSP

B



C

D F G

L CH

PDF
GRI 08 1/4 11 48 7 52.5 65.5 76.5 24
GRI 10 3/8 12 48 9 52.5 64.5 76.5 24
GRI 15 1/2 15 60 13 67.5 83.3 98.3 32
GRI 20 3/4 15 70 19 70 90.5 105.5 36
GRI 25 1" 20 80 25 76 96.5 116.5 41
GRI 32 1"1/4 23.5 90 32 95 122.1 145.6 50
GRI 40 1"1/2 28.5 108 38 103 132.5 161 55
GRI 50 2" 33.5 125 48 116 149.5 183 65
