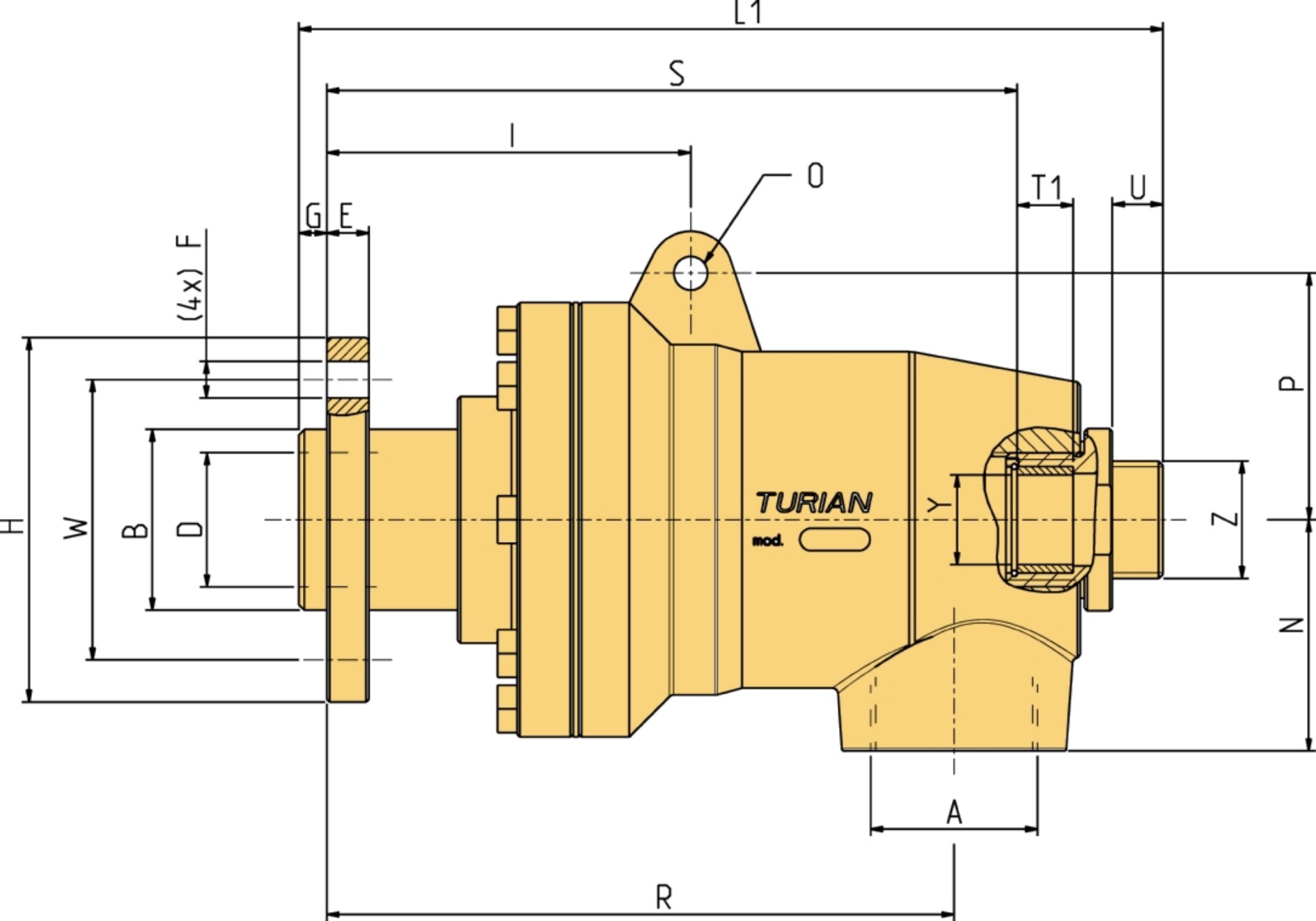

GIUNTI ROTANTI PER VAPORE AD OLIO DIATERMICO



.

HTP - ... SR
HTF - ... SR



TIPO A

BSP

B

f7

C E F G H L1 N Q R S T1 U

Y

H8

Z

BSP

Ch

PDF

HTP

PDF

HTF

HTP 15SR - 1/2 25 20 - - - - 154.8 39 93.3 - 105.8 10 13 9 3/8 22
HTP 20SR HTF 20SR 3/4 32 20 10 9 6 55 178.4 45 116.9 130.9 131.4 12 12 12 1/2 27
HTP 25SR HTF 25SR 1'' 37.5 20 12 9 8 75 212.7 55 134.7 146.7 157.7 16 15 16 3/4 34
HTP 32SR HTF 32SR 1 1/4 48 22 12 11 8 100 247.3 58 164.8 178.8 190.5 16 15 20 3/4'' 42
HTP 40SR HTF 40SR 1 1/2 55 30 15 11 10 105 272.5 72 178.5 197 208 18 15 25 1'' 50
HTP 50SR HTF 50SR 2'' 64.6 30 15 13 10 130 308.4 82.5 203.9 223.9 226.4 20 18 32 1 1/4 60
HTP 65SR HTF 65SR 2 1/2 85 35 15 13 10 120 333 100 207 232 229 36 24 40 1 1/2 75
HTP 80SR HTF 80SR 3'' 100 40 20 18 12 178 394.8 125 247.3 275.3 317.8 30 30 46 2'' 90
