JUNTAS ROTATIVAS PARA VAPOR Y ACEITE TERMICO





HTF-..

HTP-..

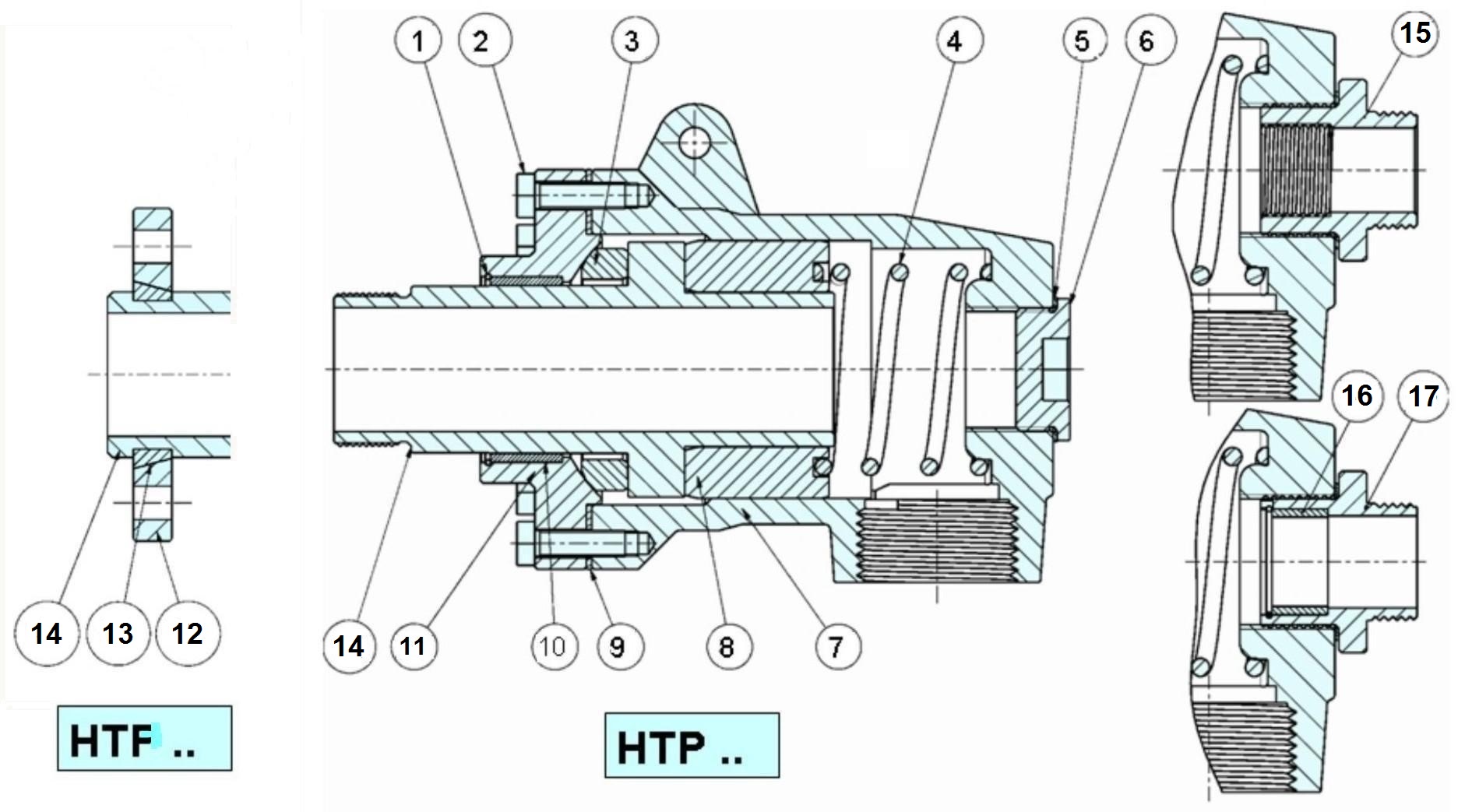

1 COJINETE



2 TORNILLOS DE CABEZA HEXAGONAL



3 CARBÓN



4 MUELLE



5 TUJUELO



6 TAPÓN



7 CUERPO



8 COLCHÓN



9 ANILLO CON CAPACIDAD



10 BUJE



11 .............



12 ROTOR



13 SIFÓN FIJO



14 BUJE SIFÓN



15 SIFÓN ROTATIVO



16 ANILLO



17 BRIDA



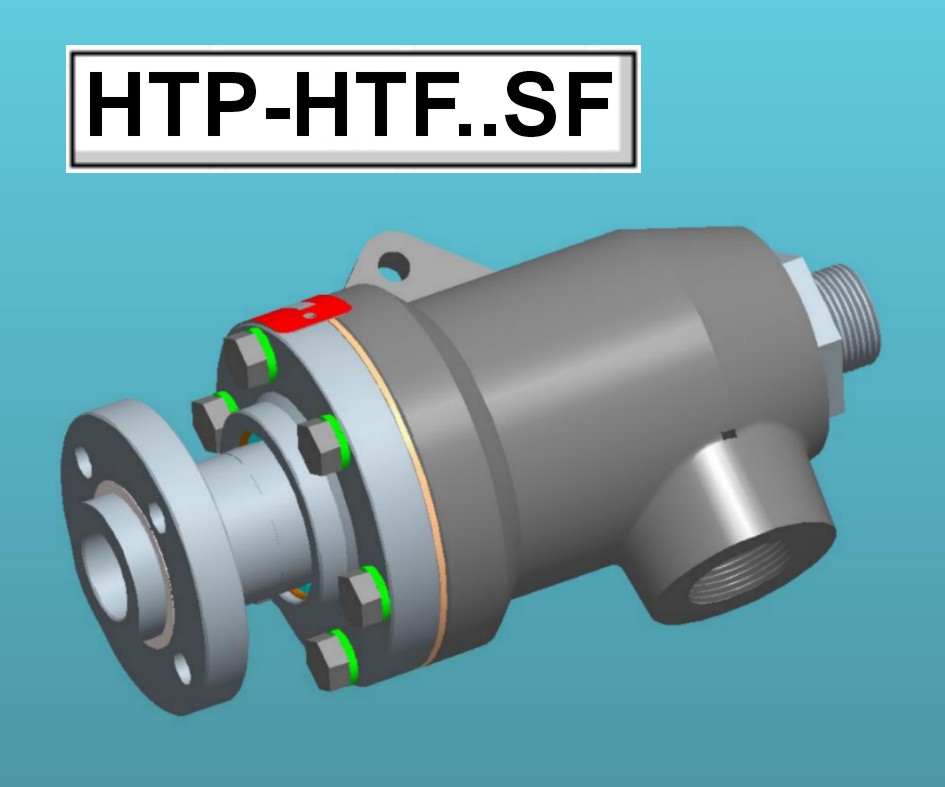

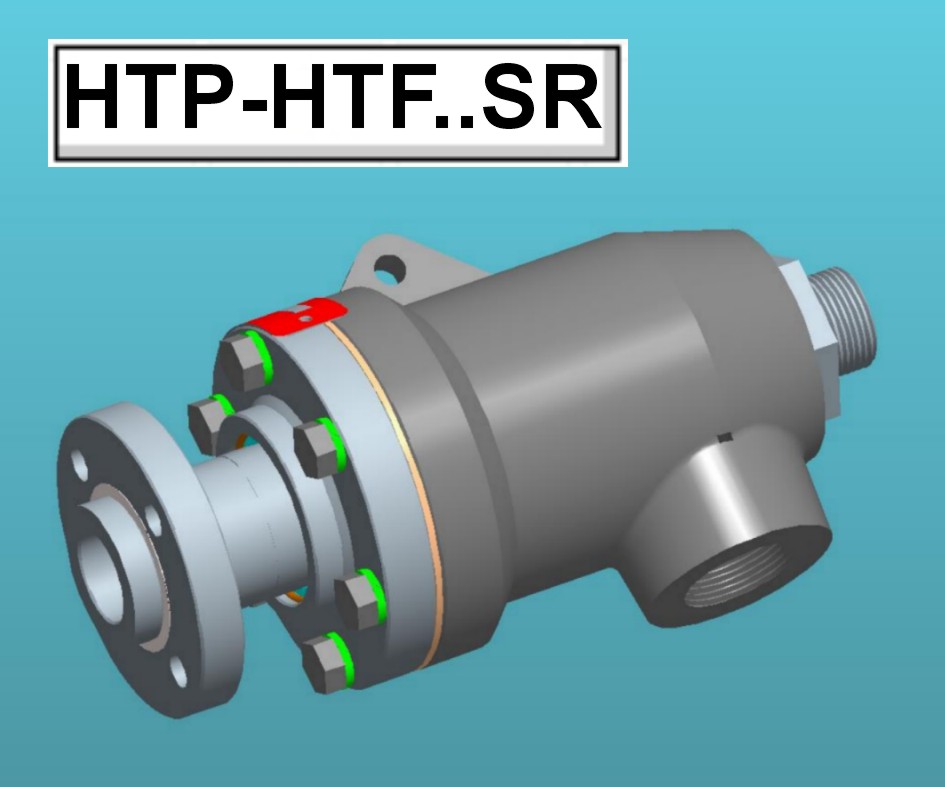

HTP-..
HTF-..

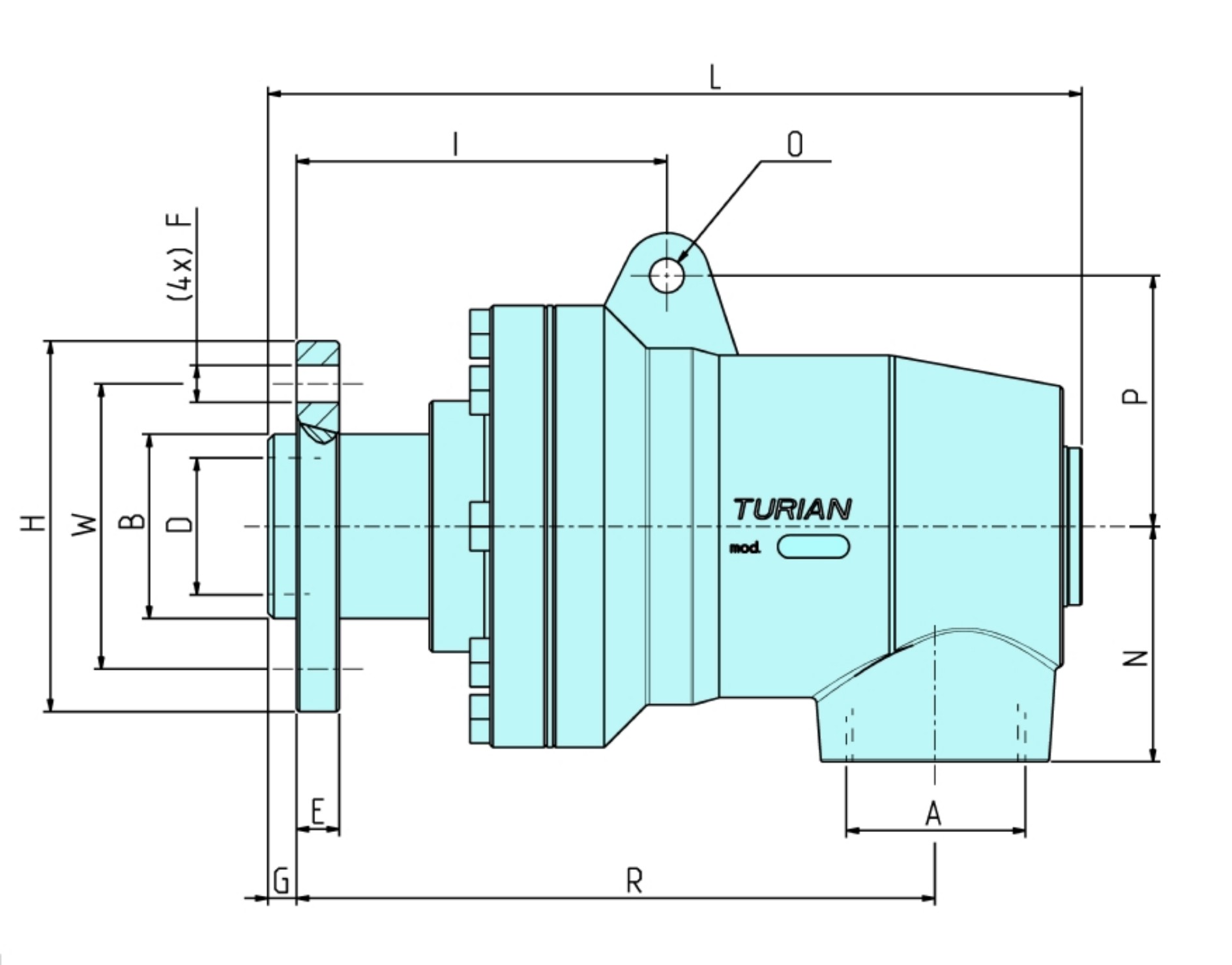

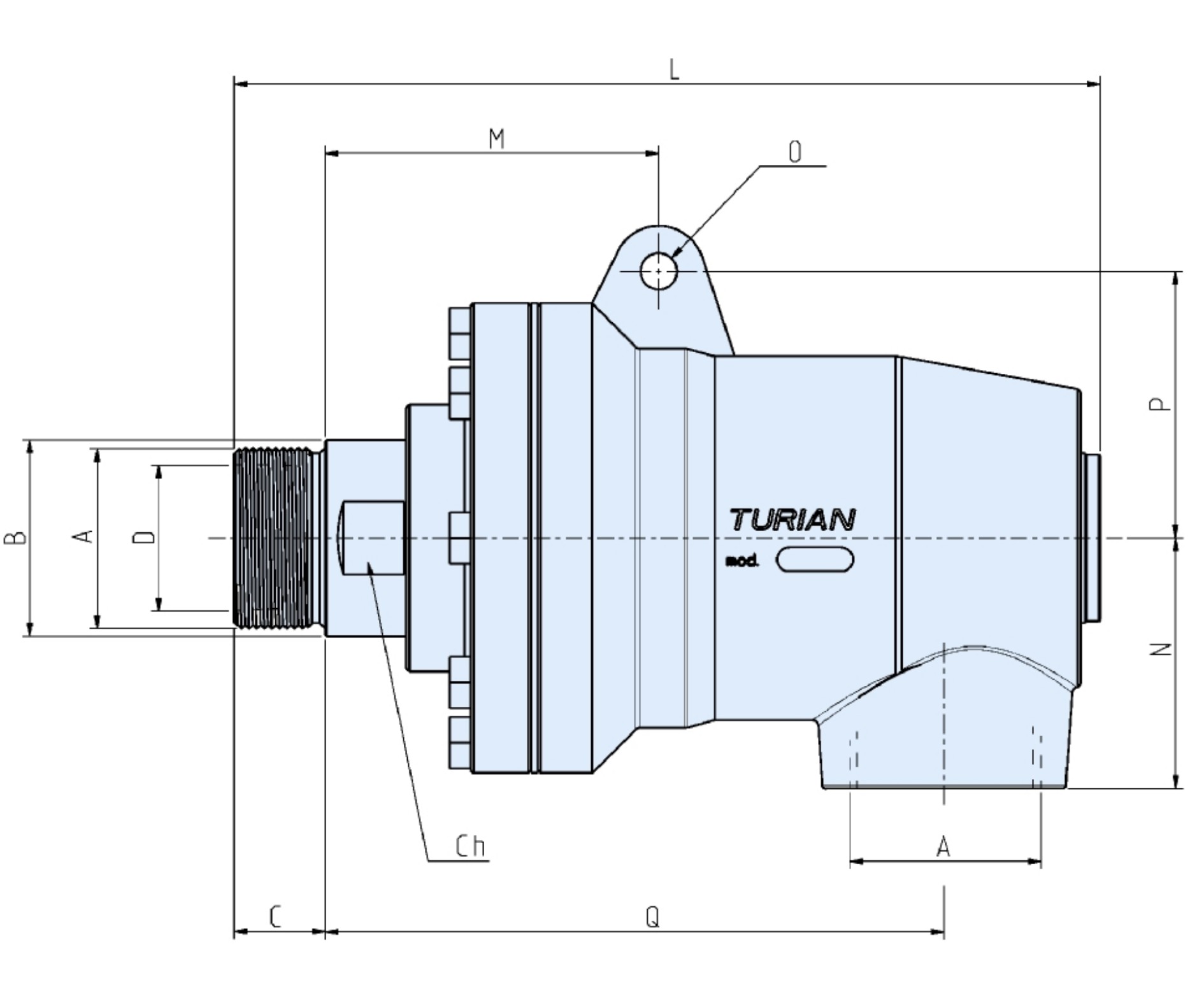

TIPO

A

BSP

B

f7

C
D
E
F
G
H
I
L
M
N
O
P
Q
R
CH

PDF

HTP

PDF

HTF

HTP 15 - 1/2 25 20 13 - - - - - 140.8 67.3 39 8,5 36 93.3 -
22
HTP 20 HTF 20 3/4 32 20 19 10 9 6 75 95.4 165.4 81.4 45 8,5 47.5 116.9 130.9
27
HTP 25 HTF 25 1'' 37.5 20 24 12 9 8 80 95.7 195.2 83.7 55 8,5 50 134.7 146.7
32
HTP 32 HTF 32 1 1/4 48 22 32 12 11 8 100 110.8 229.3 96.8 58 10,5 64 164.8 178.8
42
HTP 40 HTF 40 1 1/2 55 28.5 40 15 11 10 105 114 254.5 95.5 72 10,5 69 178.5 197
50
HTP 50 HTF 50 2'' 65 30 48 15 13 10 130 129.9 285.4 109.9 82.5 12 88 203.9 223.9
60
HTP 65 HTF 65 2 1/2 85 35 62 15 13 10 150 144 307.5 121 100 15 100 207 230
75
HTP 80 HTF 80 3'' 100 40 72 20 18 12 178 168.3 360 140.3 125 15 110 247.3 275.3
90
