GIUNTI ROTANTI PER ACQUA, ARIA, OLIO, VUOTO











Questa serie di giunti rotanti è di impiego universale. La coppia di cuscinetti assicura un perfetto allineamento delle superfici di tenuta con una estrema scorrevolezza del giunto stesso anche in presenza di gravose condizioni d’esercizio. La tenuta bilanciata permette di mantenere le superfici di strisciamento sotto un carico pressochè costante indipendentemente dalla pressione del fluido convogliato riducendo così l’attrito e l’usura. L’esecuzione standard prevede la tenuta rotante in Carburo di Silicio sinterizzato (SiC) e la tenuta stazionaria in Carbone sintetico  entrambe sostituibili. Nel servizio ad acqua tests hanno evidenziato per questa combinazione di materiali una durata molto maggiore della coppia Carbone-Ceramica alle medesime condizioni operative. É disponibile per le più gravose condizioni d’esercizio la coppia SiC/SiC. La semplice e veloce sostituzione delle tenute abbinata ad una lunga durata delle stesse rende questo modello particolarmente economico.
t max 170°C
p max 40 bar
GR 8 - GR 10 - GR 15
N max 3500 RPM
GR 20 - GR 25
N max 3000 RPM

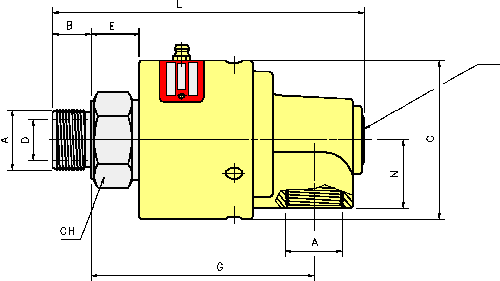

GR..    -  GIUNTI ROTANTI AD UNA VIA





GR 8 1/4 BSP
GR 10 1/4 BSP
GR 15 3/8 BSP
GR 20 1/2 BSP
GR 25 3/4 BSP

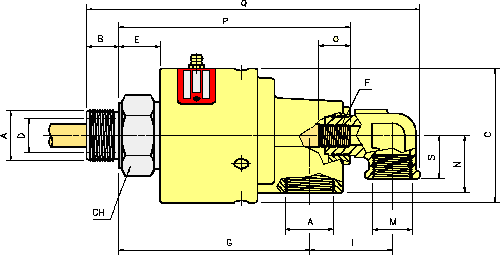

GR..F  -  GIUNTI ROTANTI A DUE VIE - SIFONE FISSO











TIPO A

BSP

 B C D E F

BSP

 G I

±1

 L M

BSP

 N O P Q

±1

 S CH PESO

Kg

3D file

Download

PDF

RH

PDF

LH

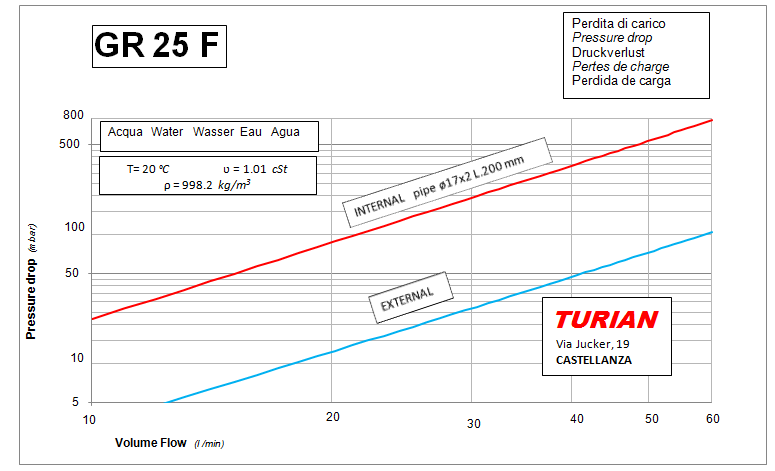

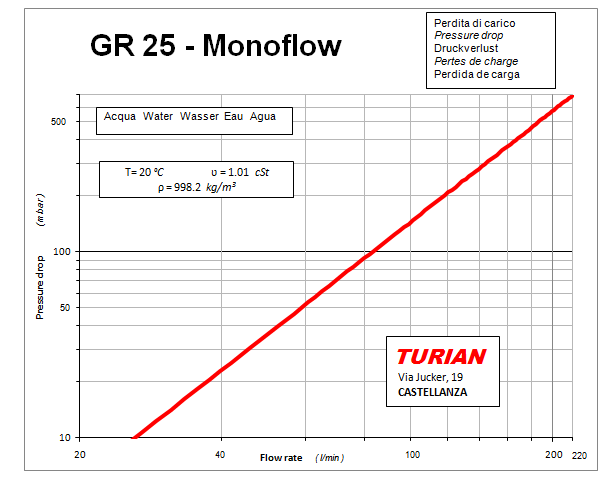

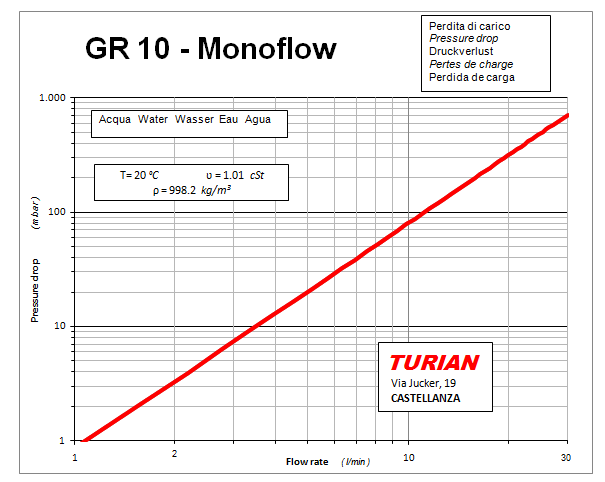

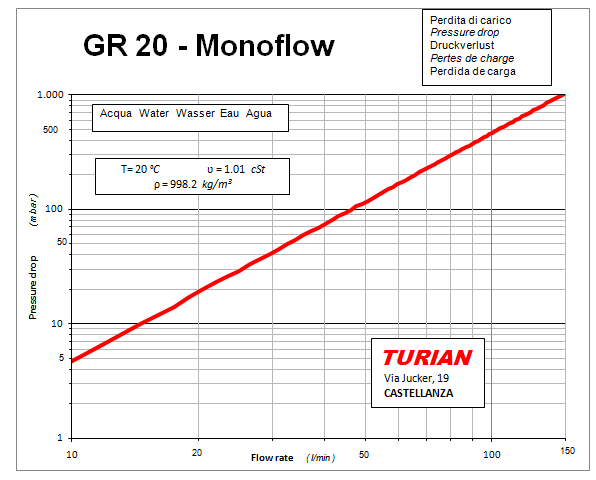

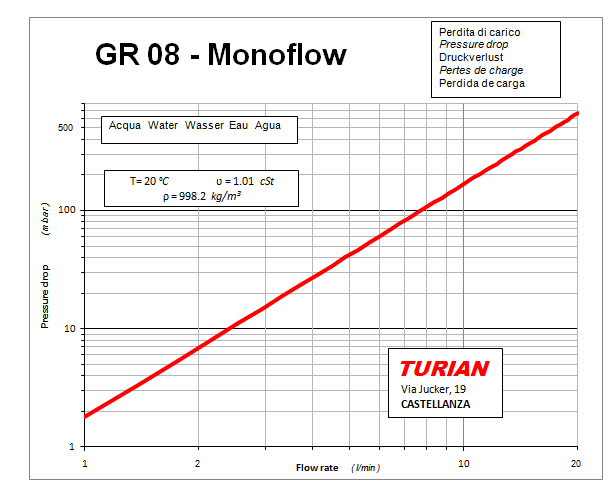

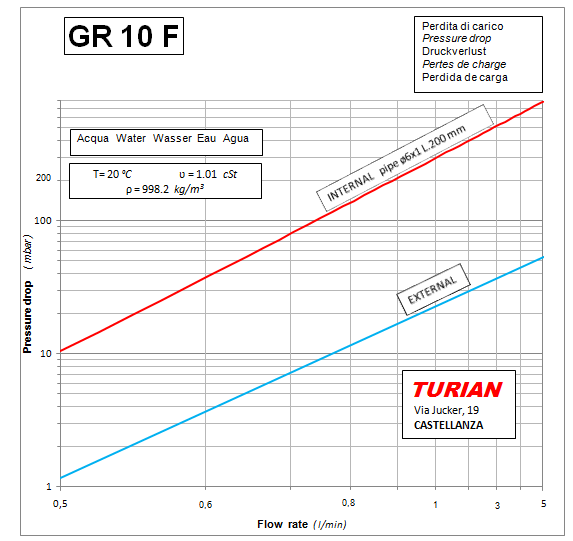

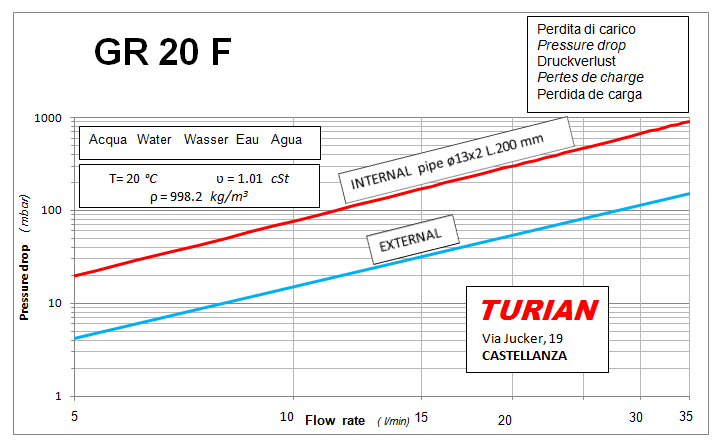

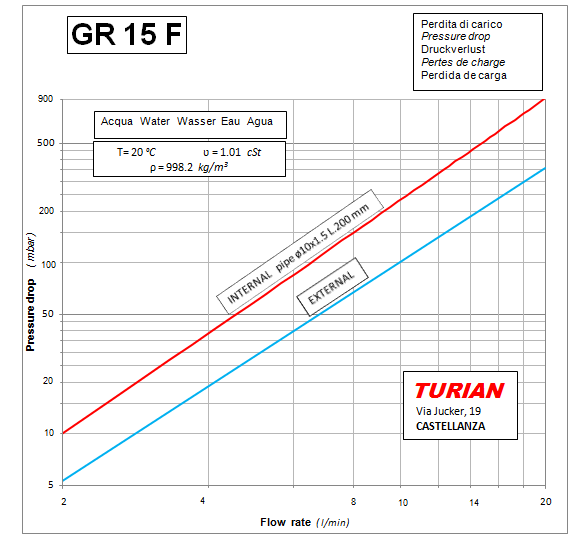

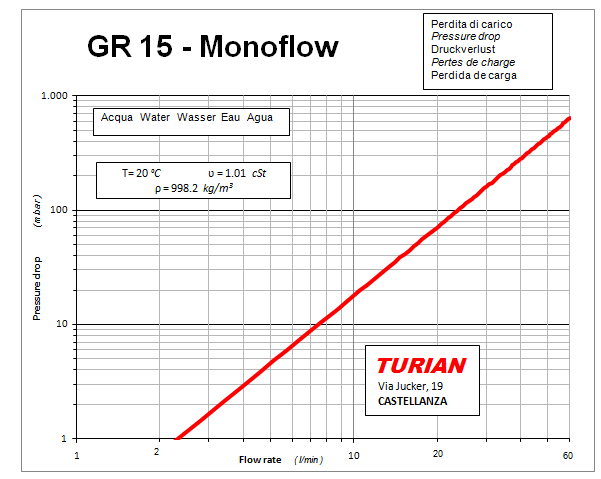

ΔP

mbar

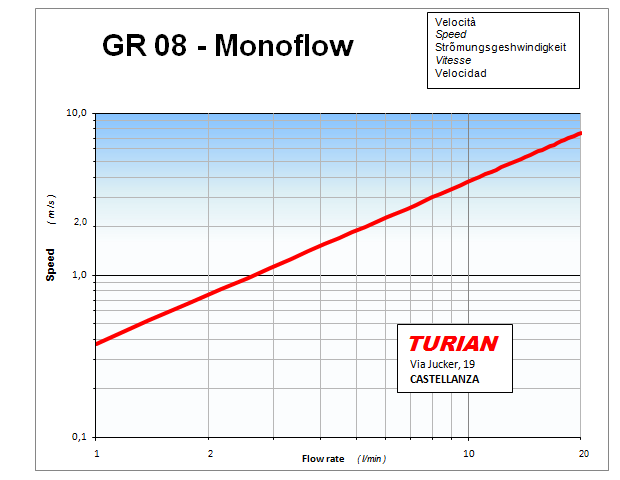

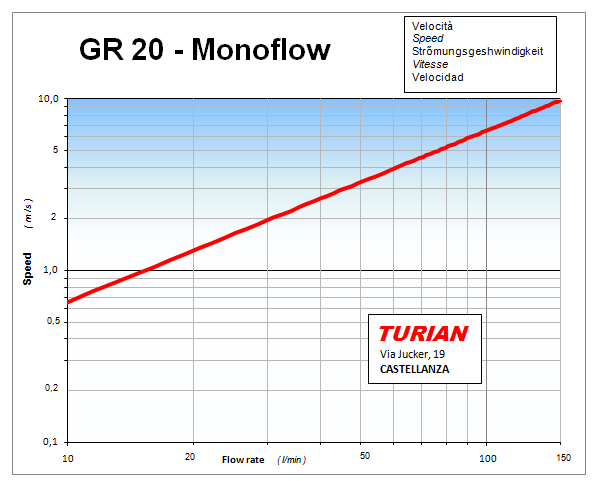

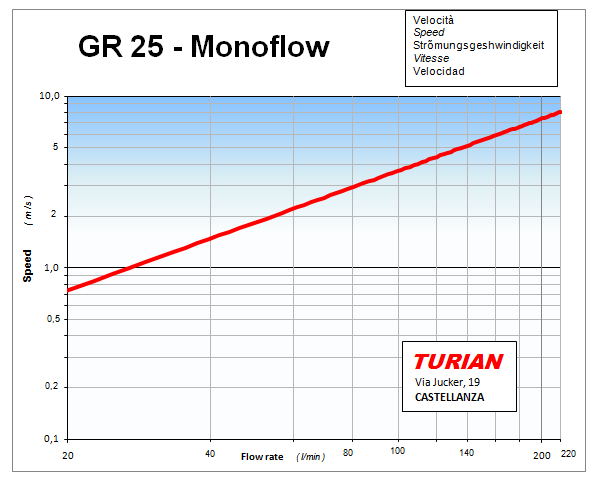

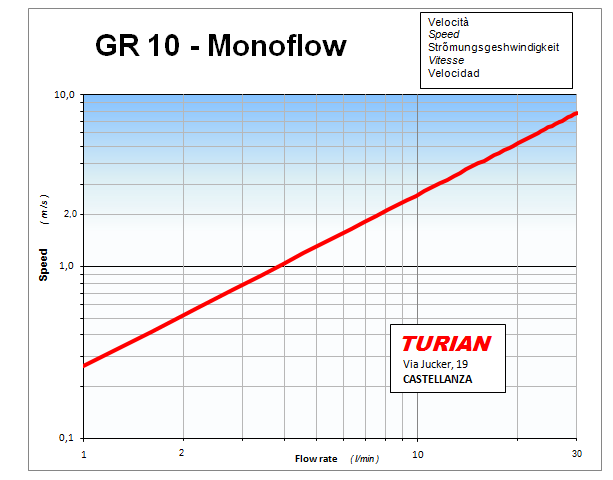

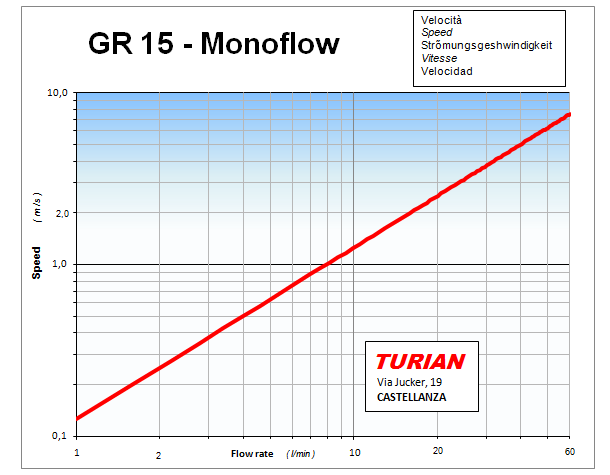

V

m/s
GR  8
 1/4 10 47 7.5 13 - 66.5 - 93 - 20 - - - - 24 0.58
GR 10
 3/8 12 47 9 13 - 66.5 - 96 - 20 - - - - 24 0.58
GR 10 F
 3/8 12 47 9 13 M6x1 66.5 33 -  1/4 20 12 84 124 20 24 0.7
GR 15
 1/2 15 60 13 18 - 89 - 123 - 26 - - - - 32 1.17
GR 15 F
 1/2 15 60 13 18  1/8 89 35 -  3/8 26 18 108 150 20 32 1.28
GR 20
 3/4 15 70 18 21 - 100 - 137 - 30 - - - - 36 1.7
GR 20 F
 3/4 15 70 18 21  1/4 100 39 -  3/8 30 18 124 163 20 36 1.8
GR 25
1” 20 84 24 21.5 - 109 - 156 - 36 - - -   46 2.5
GR 25 F
1” 20 84 24 21.5  3/8 109 55 -  1/2 36 20 142 198 23 46 2.6
