GIUNTI ROTANTI PER ACQUA, ARIA, OLIO, VUOTO








Questa serie di giunti rotanti è di impiego universale. La coppia di cuscinetti assicura un perfetto allineamento delle superfici di tenuta con una estrema scorrevolezza del giunto stesso anche in presenza di gravose condizioni d’esercizio. La tenuta bilanciata permette di mantenere le superfici di strisciamento sotto un carico pressochè costante indipendentemente dalla pressione del fluido convogliato riducendo così l’attrito e l’usura. L’esecuzione standard prevede la tenuta rotante in Carburo di Silicio sinterizzato (SiC) e la tenuta stazionaria in Carbone sintetico  entrambe sostituibili. Nel servizio ad acqua tests hanno evidenziato per questa combinazione di materiali una durata molto maggiore della coppia Carbone-Ceramica alle medesime condizioni operative. É disponibile per le più gravose condizioni d’esercizio la coppia SiC/SiC. La semplice e veloce sostituzione delle tenute abbinata ad una lunga durata delle stesse rende questo modello particolarmente economico.

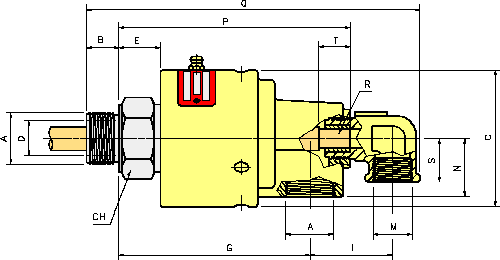

GR..R   -  GIUNTI ROTANTI A DUE VIE - SIFONE ROTANTE

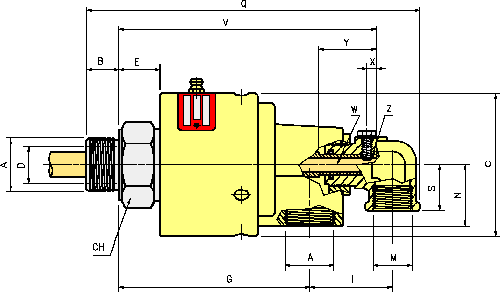

GR..LF  -  GIUNTI ROTANTI A DUE VIE - SIFONE FISSO








TIPO A

BSP

 B C D E G I

±1

 M

BSP

 N P Q

±1

 R

h13

 S T V X Y W

f7

 Z

Ø

 CH PESO

Kg

3D File

Download

PDF

RH

PDF

LH
GR 10 R  3/8 12 47 9 13 66.5 33  1/4 20 84 124 6 20 15 - - - - - 24 0.7

GR 10 LF  3/8 12 47 9 13 66.5 33  1/4 20 - 124 - 20 - 98 5 26 6 5 24 0.7

GR 15 R  1/2 15 60 13 18 89 35  3/8 26 108 148 9 20 20 - - - - - 32 1.28

GR 15 LF  1/2 15 60 13 18 89 35  3/8 26 - 148 - 20 - 121 5 30 9 5 32 1.28

GR 20 R  3/4 15 70 18 21 100 39  3/8 30 122 163 12 20 20 - - - - - 36 1.8

GR 20 LF  3/4 15 70 18 21 100 43  1/2 30 - 171 - 23 - 138 6 35 12 5 36 1.8

GR 25 R 1” 20 82 24 21.5 109 55  1/2 36 145 198 16 23 30 - - - - - 41 2.6

GR 25 LF 1” 20 82 24 21.5 109 55  1/2 36 - 198 - 23 - 160 6 35 16 5 41 2.6
