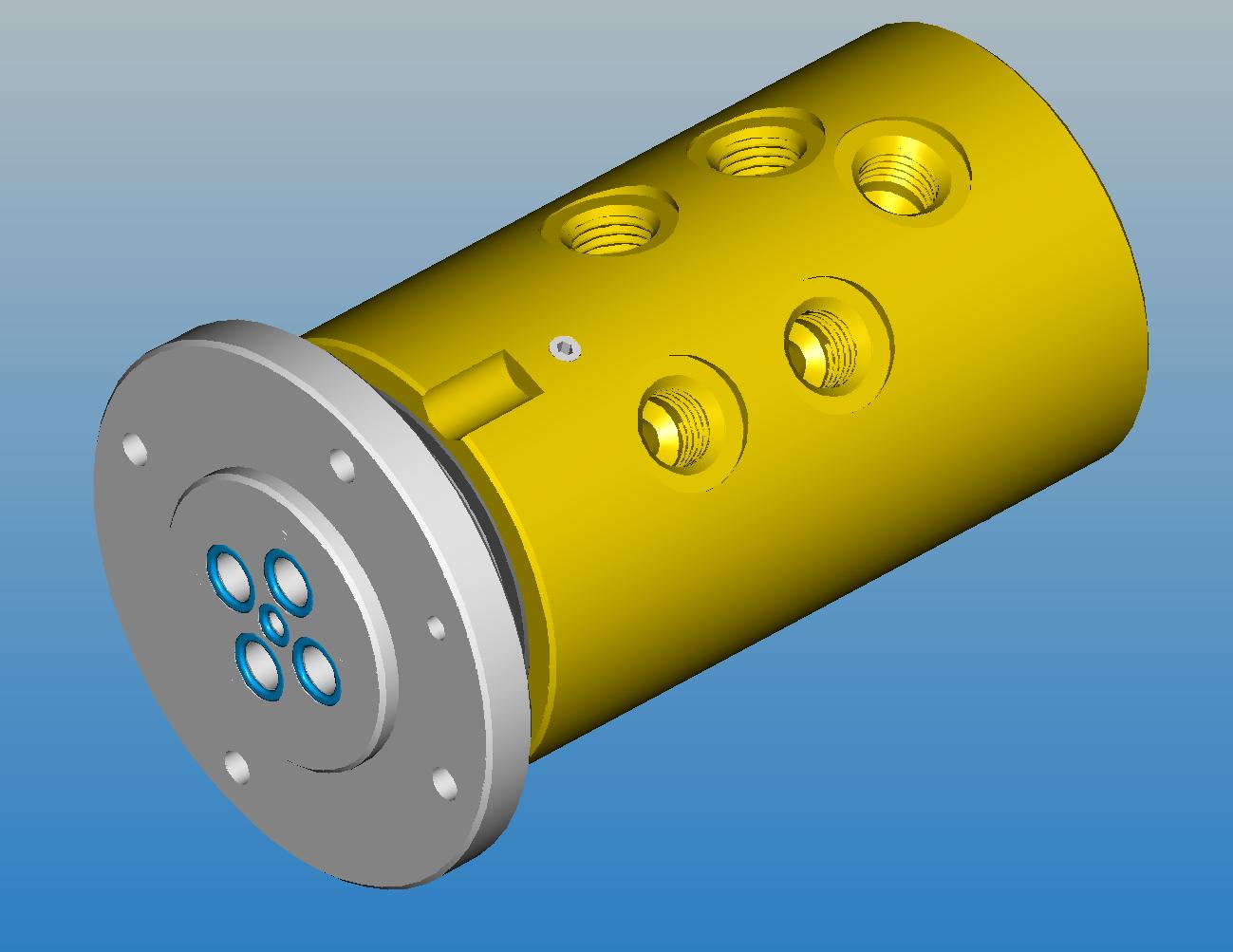

Questo tipo di giunto rotante trova applicazione per il comando di cilindri rotanti pneumatici od idraulici, di tavole posizionatrici multistazioni e per il raffreddamento ad acqua di più circuiti rotanti. I giunti rotanti per aria ed olio hanno corpo in lega d’alluminio e rotore in acciaio al carbonio temprato, quelli per acqua hanno corpo in ottone e rotore in acciaio inossidabile indurito ( cromato su richiesta). Due cuscinetti a sfere largamente distanziati guidano con precisione il rotore. Un foro di drenaggio convoglia le eventuali perdite d’estremità quando sono usurate le tenute salvaguardando così i cuscinetti a sfere. E’ consigliabile utilizzare per tutte le vie il medesimo tipo di fluido; qualora necessitasse l’uso di due fluidi differenti è possibile utilizzare  altri modelli con drenaggi di separazione



Evitare l'impiego con la massima velocità e la massima pressione



t max          90 °C
p max    aria      16  bar
p max    acqua      30 bar
p max    olio     100 bar
p max     Olio per n<15 RPM     250 bar
n max        250 RPM

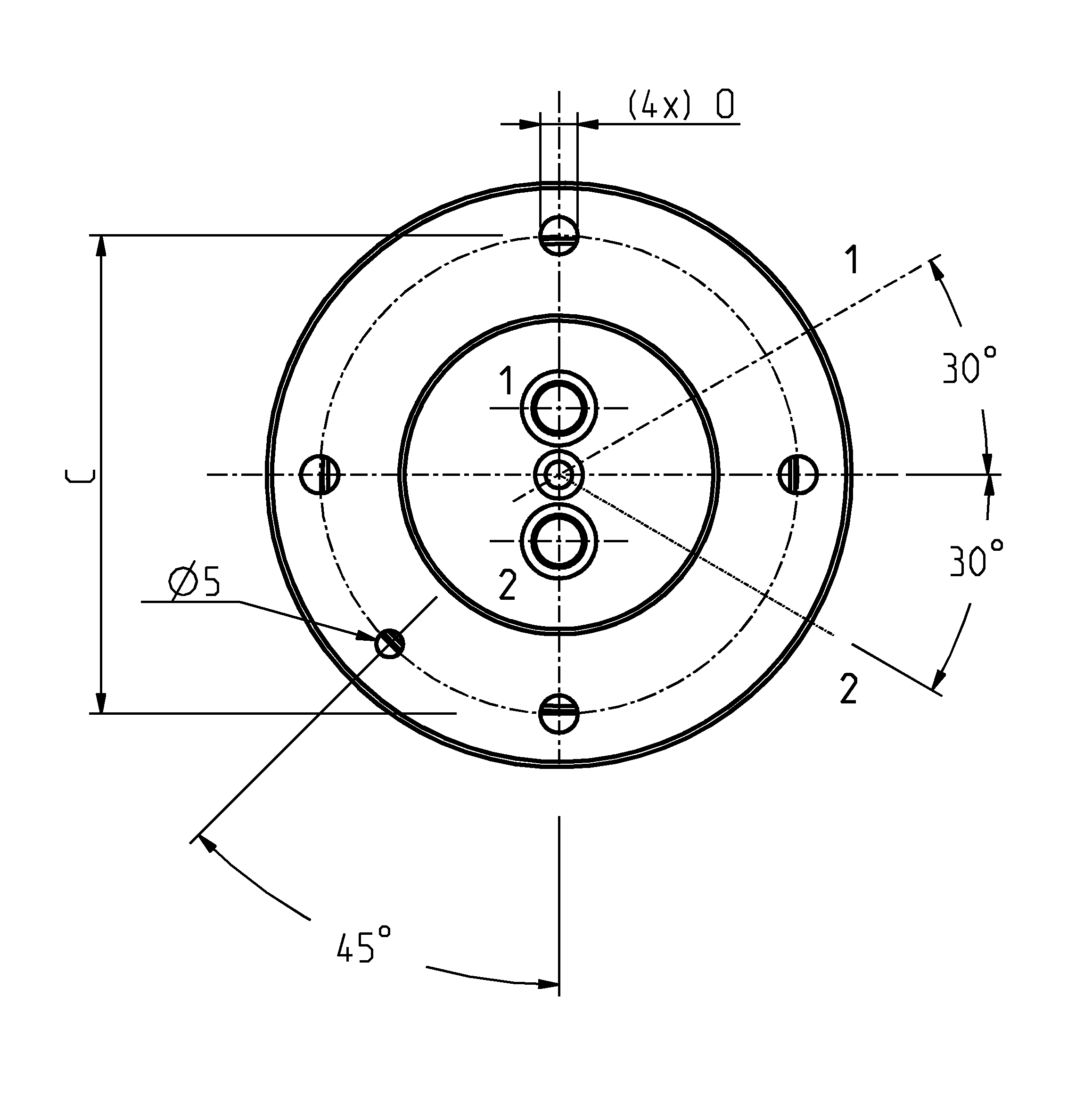

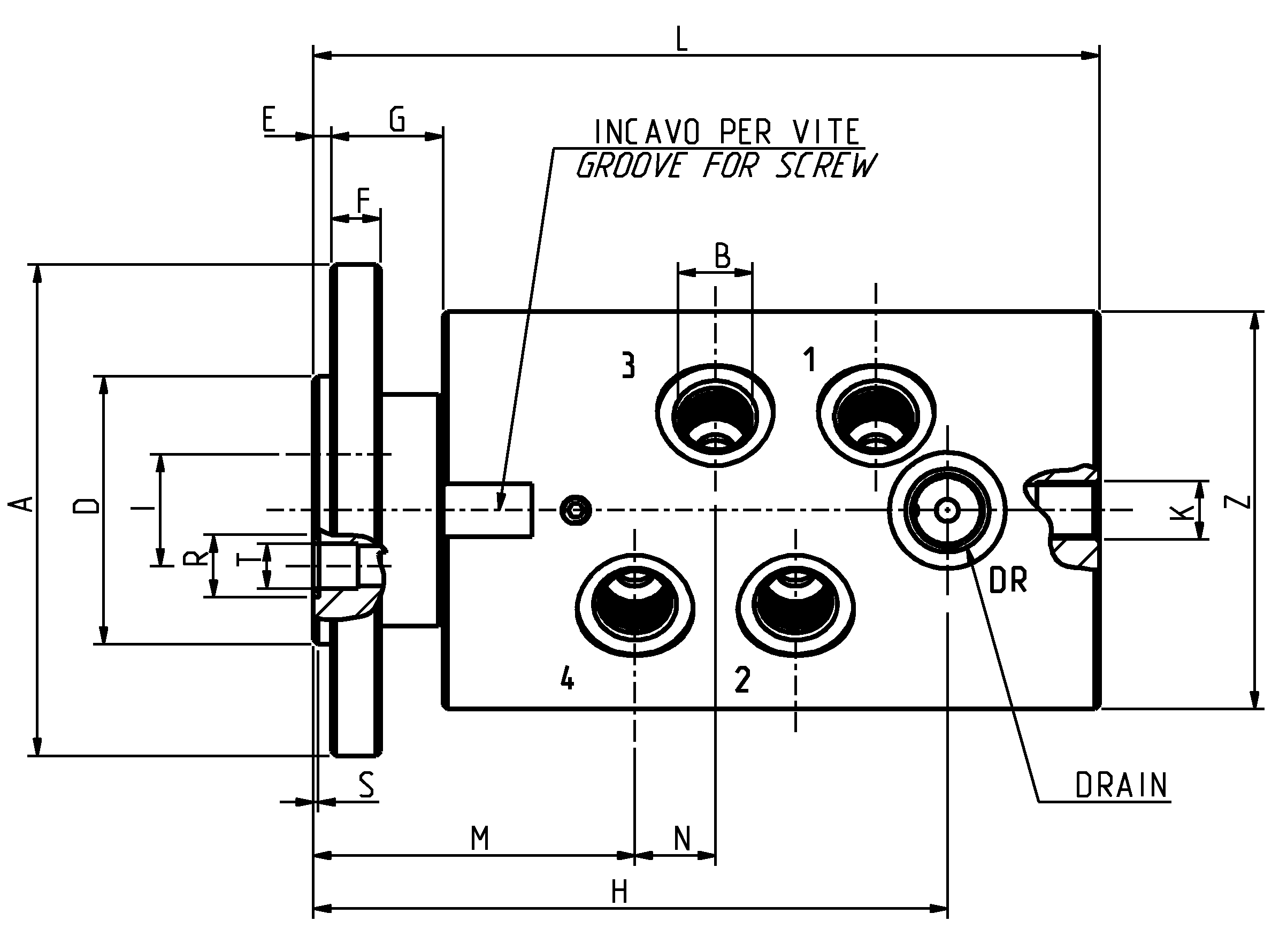

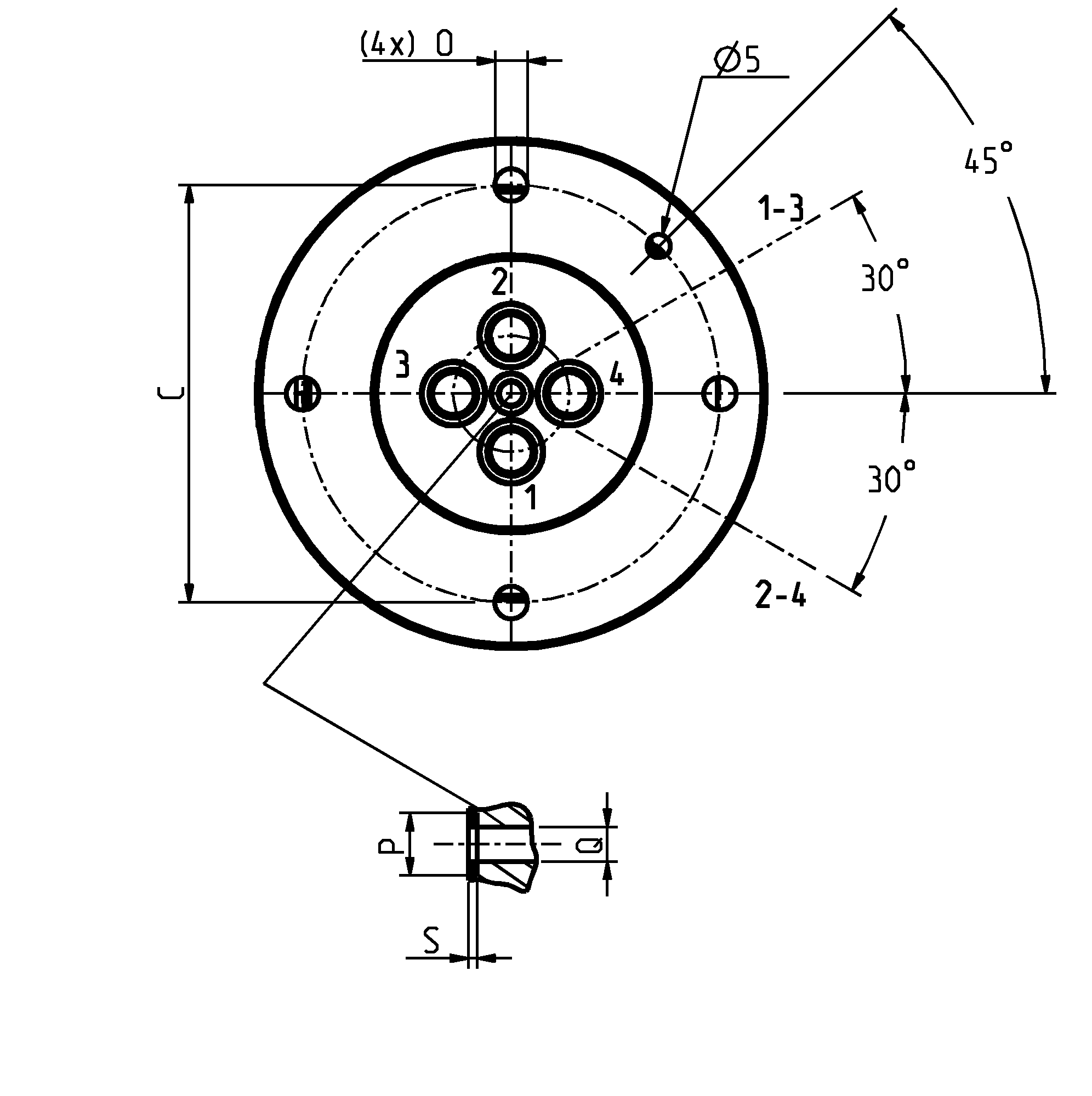

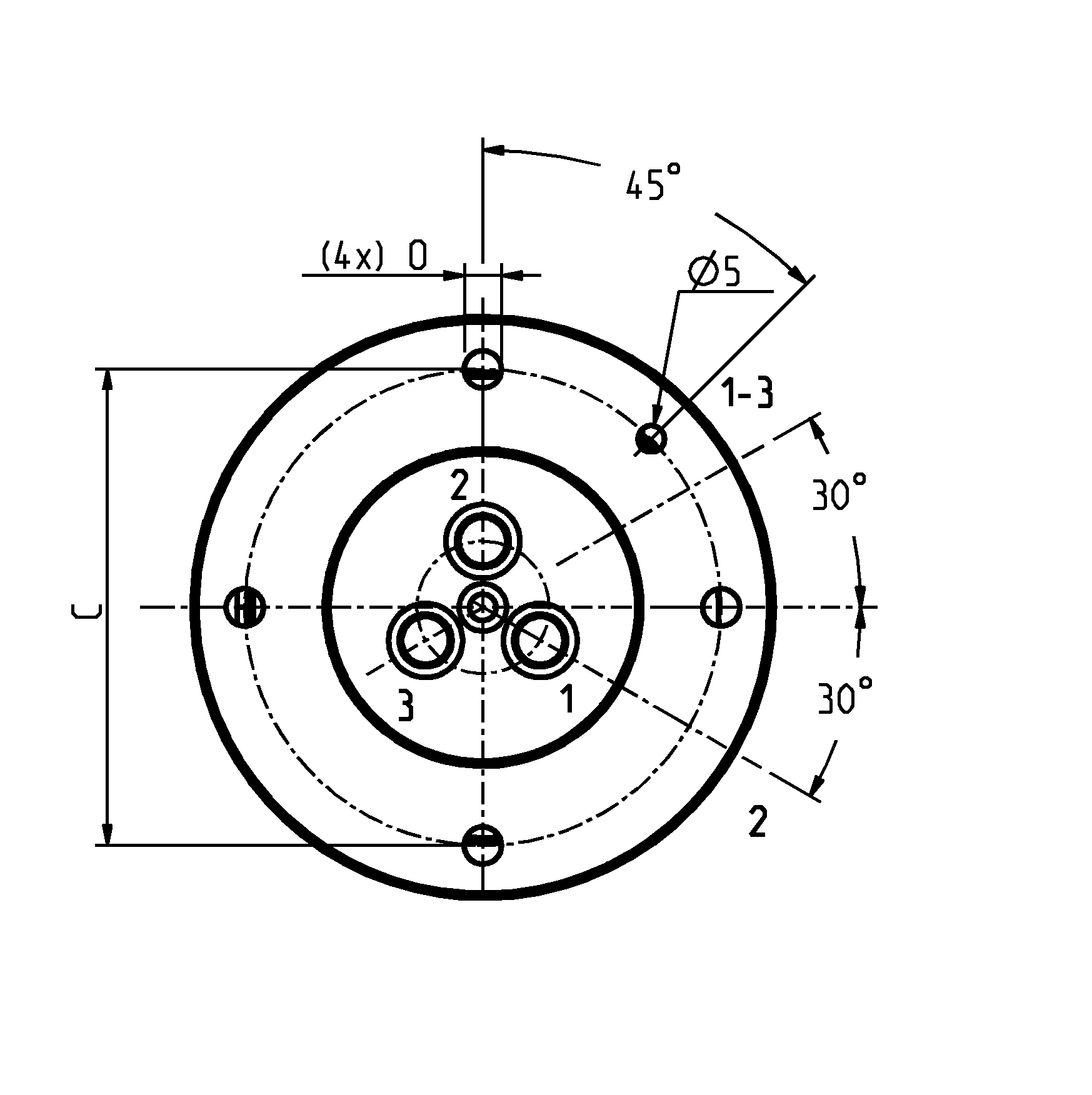

TIPO    A B C D E F G H I K L M N O P Q R S T Z PDF
BSP f7 BSP
G-2V-14 95 1/4 80 50 4 11 25 93.8 22 - 122.6 66.4 15.2 7 - - 10.5 1.3 6 80
G-2/3V-14 95 1/4 80 50 4 11 25 93.8 22 1/4 122.6 66.4 15.2 7 9 5 10.5 1.3 6 80
G-3V-14 95 1/4 80 50 4 11 25 109 22 - 137.8 66.4 15.2 7 - - 10.5 1.3 6 80
G-3/4V-14 95 1/4 80 50 4 11 25 109 22 1/4 137.8 66.4 15.2 7 9 5 10.5 1.3 6 80
G-4V-14 95 1/4 80 50 4 11 25 124.2 22 - 153 66.4 15.2 7 - - 10.5 1.3 6 80
G-4/5V-14 95 1/4 80 50 4 11 25 124.2 22 1/4 153 66.4 15.2 7 9 5 10.5 1.3 6 80
G-2V-38 110 3/8 90 60 4 11 25 106 25 - 140 72 18 7 - - 14 1.3 9 89
G-2/3V-38 110 3/8 90 60 4 11 25 106 25 1/4 140 72 18 7 9 5 14 1.3 9 89
G-3V-38 110 3/8 90 60 4 11 25 124 25 - 158 72 18 7 - - 14 1.3 9 89
G-3/4V-38 110 3/8 90 60 4 11 25 124 25 1/4 158 72 18 7 9 5 14 1.3 9 89
G-4V-38 110 3/8 90 60 4 11 25 142 25 - 176 72 18 7 - - 14 1.3 9 89
G-4/5V-38 110 3/8 90 60 4 11 25 142 25 1/4 176 72 18 7 9 5 14 1.3 9 89
G-5V-38 120 3/8 100 75 4 14 29 163.9 33 - 201.9 77.2 18.2 9 - - 14 1.3 9 99
G-5/6V-38 120 3/8 100 75 4 14 29 163.9 33 3/8 201.9 77.2 18.2 9 14 9 14 1.3 9 99
G-6V-38 120 3/8 100 75 4 14 29 181.5 33 - 219.4 77.2 18.2 9 - - 14 1.3 9 99
G-6/7V-38 120 3/8 100 75 4 14 29 181.5 33 3/8 219.4 77.2 18.2 9 14 9 14 1.3 9 99
G-2V-120 130 1/2 110 75 4 13.5 25 122 30 - 155 80.6 23.5 9 - - 18 1.3 13 108
G-2/3V-120 130 1/2 110 75 4 13.5 25 122 30 3/8 155 80.6 23.5 9 10.5 7 18 1.3 13 108
G-3V-120 130 1/2 110 75 4 13.5 25 145.4 30 - 178.9 80.6 23.5 9 - - 18 1.3 13 108
G-3/4V-120 130 1/2 110 75 4 13.5 25 145.4 30 3/8 178.9 80.6 23.5 9 10.5 7 18 1.3 13 108
G-4V-120 130 1/2 110 75 4 13.5 25 168.9 30 - 202.4 80.6 23.5 9 - - 18 1.3 13 108
G-4/5V-120 130 1/2 110 75 4 13.5 25 168.9 30 3/8 202.4 80.6 23.5 9 10.5 7 18 1.3 13 108
G-5V-120 130 1/2 110 75 4 14 29 195.4 35 - 233.9 81.2 24.2 9 - - 18 1.3 13 115
G-5/6V-120 130 1/2 110 75 4 14 29 195.4 35 3/8 233.9 81.2 24.2 9 14 9 18 1.3 13 115
G-6V-120 130 1/2 110 75 4 14 29 219.5 38 - 260.4 82.2 24.2 9 - - 18 1.3 13 120
G-6/7V-120 130 1/2 110 75 4 14 29 219.5 38 3/8 260.4 82.2 24.2 9 14 9 18 1.3 13 120
