Giunto rotante per passaggio d’aria ed olio idraulico ad alta pressione. Il rotore, in acciaio al carbonio, è trattato per resistere all'usura e lappato per ridurre l'attrito. La tenuta è realizzata con guarnizioni a base di PTFE di disegno particolare. Il corpo esterno è ricavato da barra d’alluminio per eliminare qualsiasi possibilità di porosità; l'allineamento del gruppo è affidato a due boccole autolubrificanti in bronzo sinterizzato. Rotore in acciaio inossidabile per applicazioni con acqua su richiesta.



Evitare l'impiego alla massima velocità con  la massima pressione.

t max    90 °C
p max  aria  12 bar
p max  olio  250 bar
n max    250 RPM

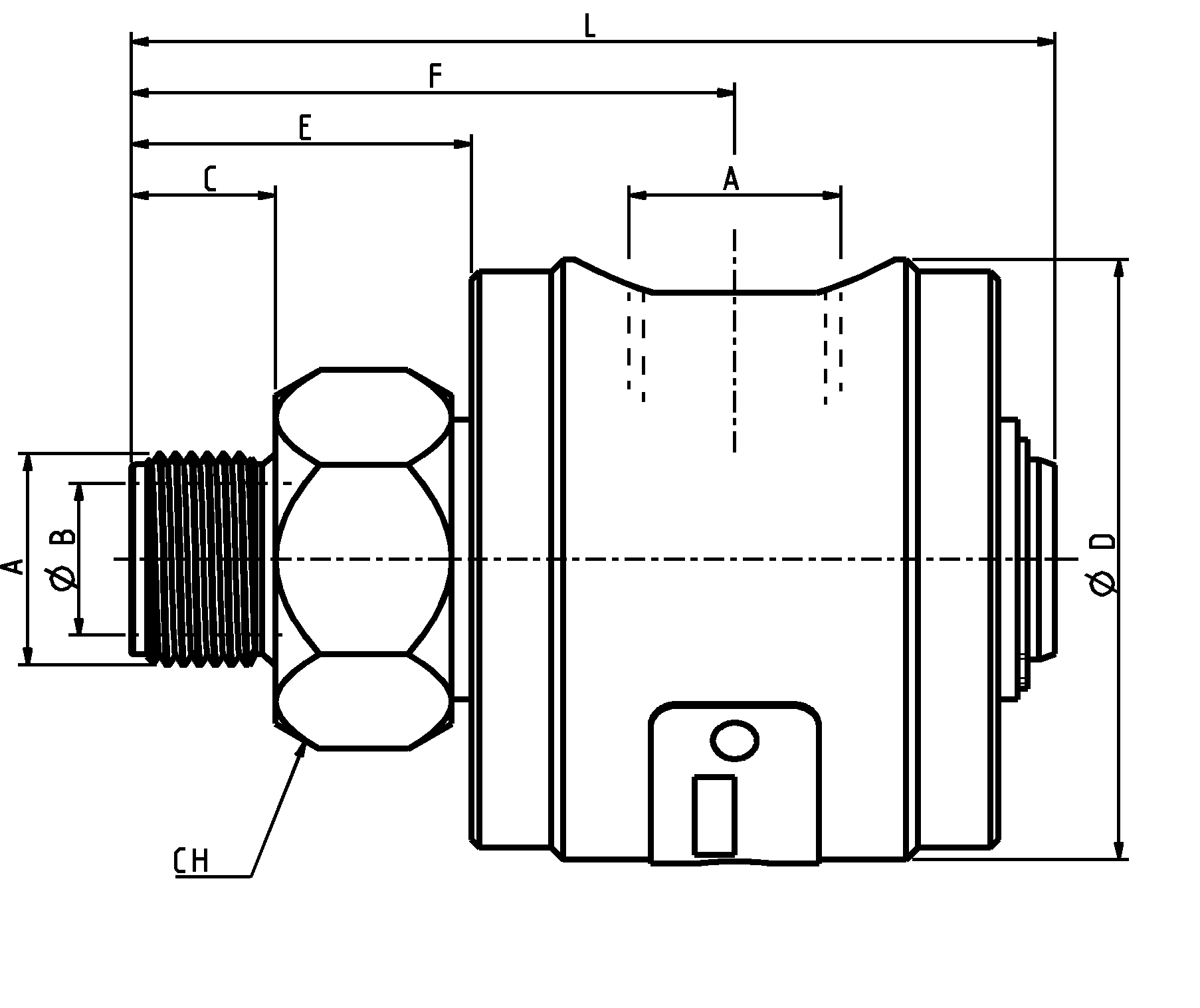

TIPO
A B C D E F L CH PDF

BSP
GSN 04
1/8 4 10 35 20 40.5 67 17
GSN 06
1/4 6.5 12 40 22 45 74 22
GSN 10
3/8 10 15 50 27 52 83 27
GSN 13
1/2 13 16 65 38.5 70 107.5 36
GSN 18
3/4 18.5 18 75 42.5 75 115.5 41
GSN 25
1” 24 22 90 56.5 95.5 142 46
GSN 32
1”¼ 32 25 100 48 94 148 46
GSN 40
1"½ 40 30 110 60 112.5 175 55
