GSN-T

GSN GSN..T GH GC 7115 G..V

Giunto rotante a due vie indipendenti per passaggio di ariiaed olio idraulico ad alta pressione. Il rotore, in acciaio, è  trattato per resistere all'usura e lappato per ridurre l'attrito. La tenuta è realizzata con guarnizioni a base di PTFE di disegno particolare. Il corpo esterno è ricavato da barra di alluminio per eliminare qualsiasi possibilità di porosità; l'allineamento del gruppo è affidato a due boccole  autolubrificanti in bronzo sinterizzato. Questo tipo di giunto è particolarmente raccomandato quando vengono utilizzati due fluidi differenti che non devono contaminarsi vicendevolmente od il medesimo tipo di fluido a pressioni molto diverse.



Evitare l'impiego con la massima velocità e la  massima pressione



t max    90 °C
p max  aria  12 bar
p max  olio  250 bar
n max    250 RPM

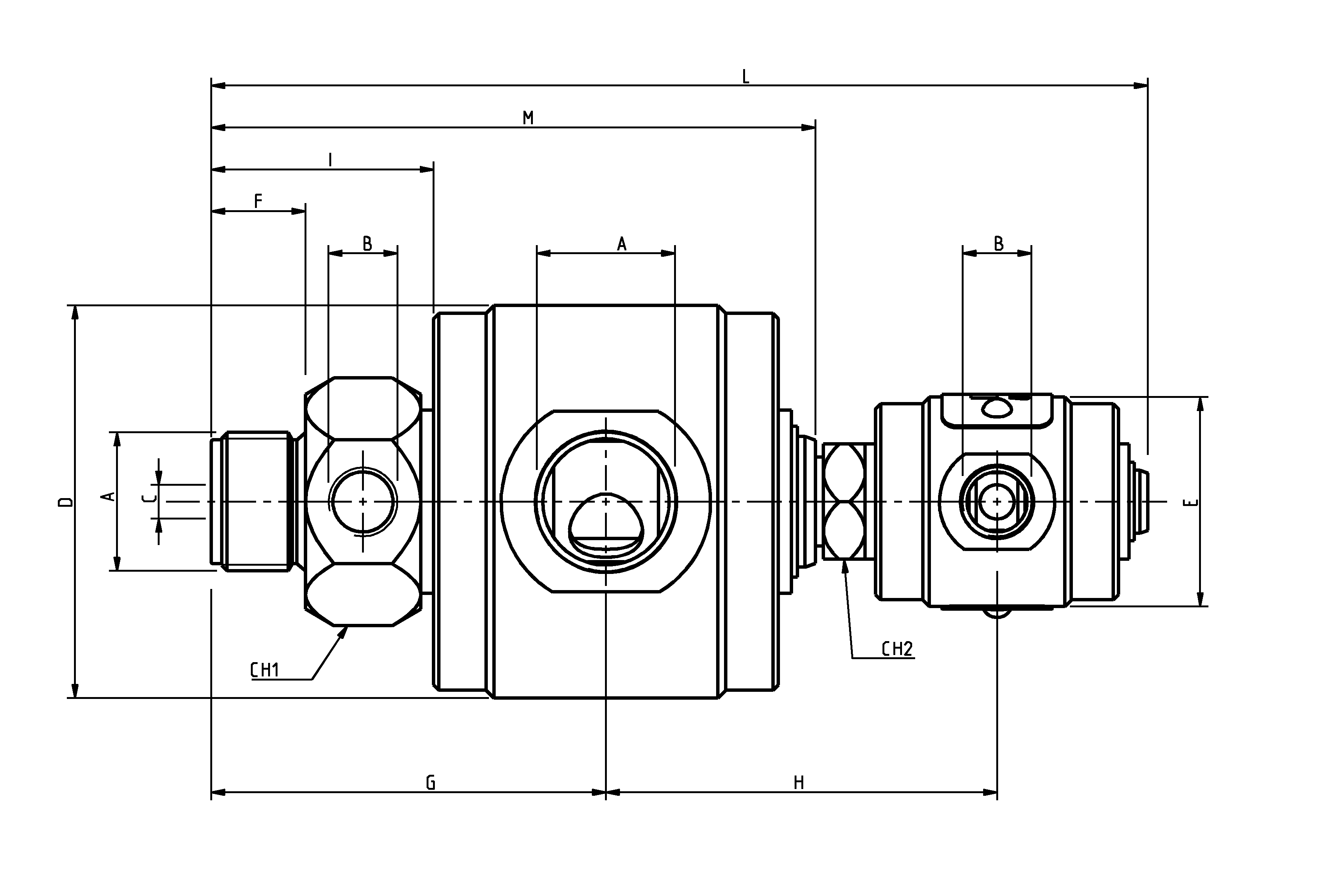

Tipo A B C D E F G H I L M CH1 CH2 PDF
GSN 13 T 1/2 1/8 4 65 35 16 70 70 38.5 164.5 107.7 36 17
GSN 18 T 3/4 1/4 6.5 75 40 18 75 75 42.5 177.5 115.5 41 22
GSN 25 T 1'' 3/8 10 90 50 22 95.5 85 56.5 210 142 46 27
